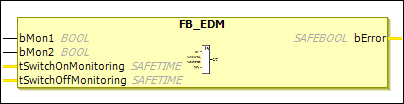

FB_EDM
Beschreibung Funktionsbaustein
Der Funktionsbaustein FB_EDM (External Device Monitor) führt eine zeitliche Überwachung des Signals bMon1 und bMon2 durch. Es kann eine Einschalt- und Ausschaltüberwachung konfiguriert werden. Im Default-Zustand sind beide Überwachungen inaktiv.
Bei der Einschaltüberwachung wird geprüft, ob auf einen Wechsel von 0 nach 1 des Signals bMon1 das Signal bMon2 innerhalb der vorgegebenen Zeit (maximal 10000 ms) auf 0 gesetzt wird.
Bei der Ausschaltüberwachung wird geprüft, ob auf einen Wechsel von 1 nach 0 des Signals bMon1 das Signal bMon2 innerhalb der vorgegebenen Zeit (maximal 10000 ms) auf 1 gesetzt wird.
Wenn die eingestellte Überwachungszeit überschritten wird, wird der bError Ausgang des Bausteins gesetzt. Dieser kann dann über das ErrAck Signal der TwinSAFE Gruppe zurückgesetzt werden.
Name | Datentyp | Initialwert | Beschreibung, Parameterwerte |
|---|---|---|---|
|
|
| 1. Eingang Über den Befehl Negation kann eingestellt werden, ob der Eingang ein Öffner- oder ein Schließerkontakt ist. |
|
|
| 2. Eingang Eingang, welcher innerhalb der eingestellten Zeiten einen entgegengesetzten Wert zu Eingang 1 annehmen muss. |
|
|
| Einschaltverzögerung |
|
|
| Ausschaltverzögerung |
Name | Datentyp | Initialwert | Beschreibung, Parameterwerte |
|---|---|---|---|
|
|
|
|
