Handhabung der Compound Safety PLC
Da die Compound Safety PLC aus einer strukturierten Beziehung zwischen einigen Safety Steuerungen und Standardsteuerungen besteht, ist eine spezielle Handhabung für einige Standard-Anwendungsfälle erforderlich:
Erste Schritte beim Anlegen eines neuen Projekts
Geräteaktualisierung
Gerätesuche / Kommunikation mit den SPSen
Tipp
Bitte prüfen Sie auch die OEM-Dokumentation des Geräteherstellers auf Hinweise bezüglich spezieller Handhabung oder Erfordernisse der Compound Safety PLC dieses Herstellers.
Erste Schritte beim Anlegen eines neuen Projekts
Der Standardassistent von CODESYS für das Anlegen eines Standardprojekts unterstützt das automatische Anlegen eines Compound Safety PLC-CODESYS-Projekts nicht. Somit sind die ersten Schritte wie folgt:
Legen Sie ein leeres CODESYS-Projekt an.
In der Ansicht Geräte fügen Sie ein neues Gerät hinzu: Klicken Sie mit der rechten Maustaste auf den Wurzelknoten und wählen Sie Gerät hinzufügen vom Kontextmenü.
Im Dialog Gerät hinzufügen wählen Sie das richtige Gerät für Compound Safety PLC aus und bestätigen mit Gerät hinzufügen.

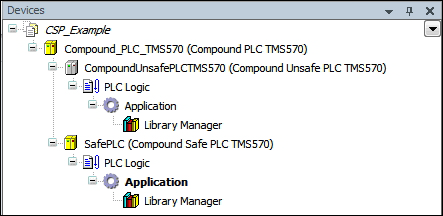

Die Compound Safety PLC erscheint in der Ansicht Geräte:
Geräteaktualisierung
Die Compound Safety PLC kann aus mehreren Geräten bestehen, siehe die Abbildung oben. Wenn Sie also alle Teile der Compound Safety PLC aktualisieren wollen, verwenden Sie den Befehl Gerät aktualisieren für jedes der betreffenden Geräte. Sehen Sie im Folgenden die empfohlenen Schritte:
Installieren Sie alle vom OEM bereitgestellten Gerätebeschreibungen für die Geräte, die Sie aktualisieren wollen und die Teil der Compound Safety PLC sind.
Aktualisieren Sie das Gerät der Wurzel-SPS.
Aktualisieren Sie alle Geräte unterhalb der Wurzel-SPS.
Gerätesuche / Kommunikation
In der Standard Compound Safety PLC weicht die Handhabung für Gerätesuche und Kommunikation leicht von der bei einer Standard-SPS ab.
Gerätesuche bei einer Compound Safety PLC
Die Compound Safety PLC hat eine Wurzel-SPS, und nur diese ist in der Lage und verantwortlich dafür, eine Gerätesuche durchzuführen. Um die Compound Safety PLC zu durchsuchen, verwenden Sie die Registerkarte Kommunikationseinstellungen der Wurzel-SPS (ähnlich zu einer Standard CODESYS-SPS).
HINWEIS: In den Sub-Geräten gibt es die Registerkarte Kommunikationseinstellungen nicht.
Wenn die Gerätesuche erfolgreich war und ein „aktiver Pfad“ für die Wurzel-SPS gesetzt ist, dann sehen Sie eine Meldung in Ansicht Meldungen, die bestätigt, dass die Kommunikationseinstellungen für die Sub-Geräte im Hintergrund automatisch vorgenommen wurden.
Verbinden zur SPS
Die Sub-Geräte einer Compound Safety PLC sind unabhängige SPSen, außer was ihre Kommunikationseinstellungen oder die EVL/EVCs betrifft.
Das bedeutet: Online-Dienste wie “application download”, ”start application”, “enter debug mode” etc. sind spezifisch für das gewählte Sub-Gerät (durch die „aktive Applikation”).
Beispiel: Ein Applikations-Download auf Sub-Gerät A wird nur von Sub-Gerät A gehandhabt und so weiter. Die Applikation von Sub-Gerät B wird davon nicht berührt.
