Objekt: F-Device Module (in der Sicherheitsapplikation)
Tipp
Eine genau Beschreibung des Editors der logischen E/As von F-Device Modulen finden Sie in Geräteeditor von logischen E/As.
Registerkarte: Sichere Konfiguration
Bei den F-Device Modulen wird in dieser Registerkarte die PROFIsafe-Adresse des F-Moduls festgelegt. Sie besteht aus den beiden Adressparametern Source Address und Destination Address. Bei der Vergabe der Adressen ist das Anwenderhandbuch zu beachten.

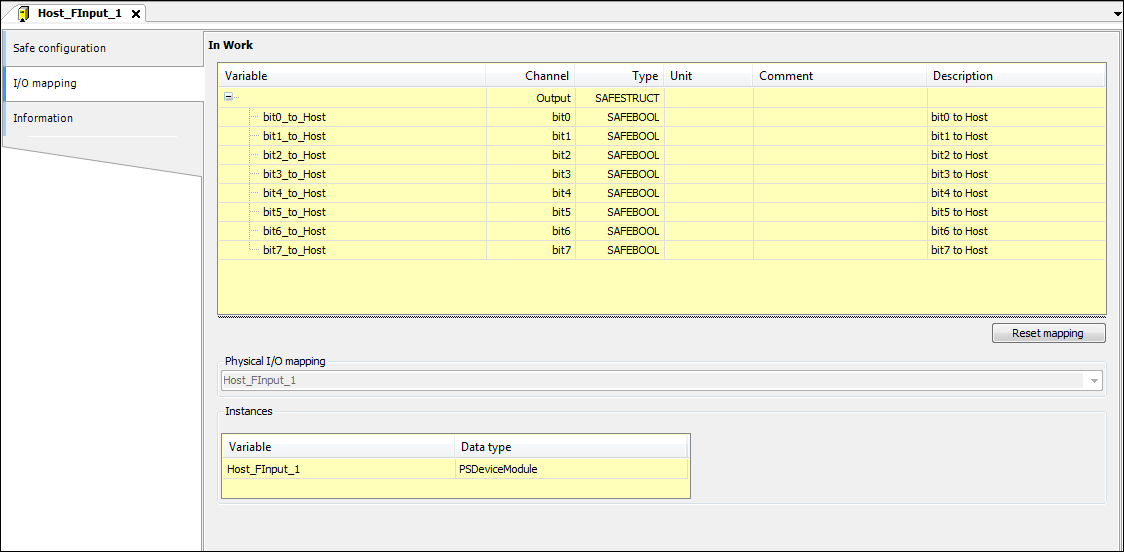

Registerkarte: E/A-Abbild
Jedes F-Device-Modul hat sichere Ein- und/oder Ausgangskanäle, über die die Applikation sichere Signale mit dem F-Host (PROFIsafe-Mastersteuerung) austauschen kann. Der Anwender kann die Kanäle in der Registerkarte E/A-Abbild des Editors der logischen E/As mit Variablen der IEC-Applikation verknüpfen. Diese Ein-/Ausgänge der Registerkarte E/A-Abbild sind wie folgt zu interpretieren: Ausgänge des F-Hosts sind Eingangssignale in die IEC-Applikation des PROFIsafe F-Device .
