GVL Editor

Der Editor für Safety Globale Variablenlisten ist ein Deklarationseditor zum Erstellen und Bearbeiten von Globalen Variablenlisten.

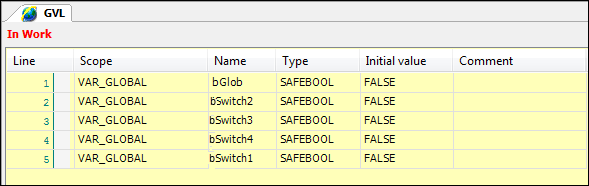

Abbildung 33. GVL-Editor
GVL-Editor


. Der Editor besteht aus zwei Bereichen:

  • Anzeige der Pin-Information der Sicherheitsapplikation,bzw. In Work, falls der Objektstand vom gepinnten Stand abweicht oder die Sicherheitsapplikation noch nicht gepinnt wurde.

    Für weitere Informationen siehe: Editor des Safety Applikationsobjeks

  • Tabelle zur Variablendeklaration mit den Spalten: Zeile, Gültigkeitsbereich, Name, Typ, Initialwert, und Kommentar

. Gültigkeitsbereiche für globale Variablen

  • VAR_GLOBAL

  • VAR_GLOBAL CONSTANT

. Datentypen für globale Variablen

  • BOOL

  • DINT

  • INT

  • SAFEBOOL

  • SAFEDINT

  • SAFEINT

  • SAFETIME

  • SAFEWORD

  • TIME

  • WORD

Für Informationen zur Auskommentierung von Variablen siehe: Kommentierung ein/aus

Für Informationen zum Variablendeklarationseditor, Änderung von Variablen und Änderungsmarkierungen siehe Variablendeklarationseditor und Variablendeklaration einfügen

Tipp

In einer GVL deklarierte Variablen stehen in der Eingabehilfe der Sicherheitsapplikation unter der Kategorie „Globale Variablen“ zur Verfügung und werden beim Einfügen über die Eingabehilfe in der POU automatisch als VAR_EXTERNAL, bzw. VAR_EXTERNAL CONSTANT deklariert.
