Zuweisungen

Eine Zuweisung ist ein FUP-Element, das in einem Netzwerk den ankommenden Signalfluss aufnimmt und in einem Operanden speichert, d. h. in die Variable schreibt. Für eine Zuweisung ist immer eine Variable notwendig. Zuweisungen können nur am Ausgang einer Box eingefügt werden.

Das Einfügen einer Zuweisung erfolgt über den Befehl Zuweisung einfügen.

Beispiele für Zuweisungen

Abbildung 45. Beispiel: In leerem Netzwerk eingefügte Zuweisung

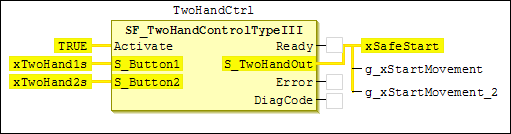

Abbildung 46. Beispiel: Mehrfachzuweisung durch Einfügen einer neuen Zuweisung an bestehender Zuweisung

Tipp

Bei Zuweisungen von nicht-SAFE Werten auf SAFE-Variablen oder SAFE-Eingänge werden die Variablen bzw. Eingänge dunkelrot markiert.
