Registerkarte: Objekte (Objektliste)

Die Registerkarte Objekte des Safety Applikationsobjekts ist die Objektliste. In dieser Ansicht wird das aktuelle Projekt mit dem zuletzt gepinnten Stand des Projekts verglichen.

. Bereich mit Pin-Informationen

: Pin-Informationen oder falls die Applikation verändert wurde: In Work
: Aktuelle CODESYS Safety Extension Version
: Aktueller Pin der Sicherheitsapplikation bestehend aus :
- Name
- Prüfsumme (Pin Prüfsumme)
- Revision
- Letzte Änderung

Genauere Informationen zu den Pin-Informationen siehe Pinnen

Pin Prüfsumme

Die Pin-Prüfsumme ist eine Prüfsumme über alle Objekte der Sicherheitsapplikation einschließlich der verwendeten Bibliotheksbausteine.

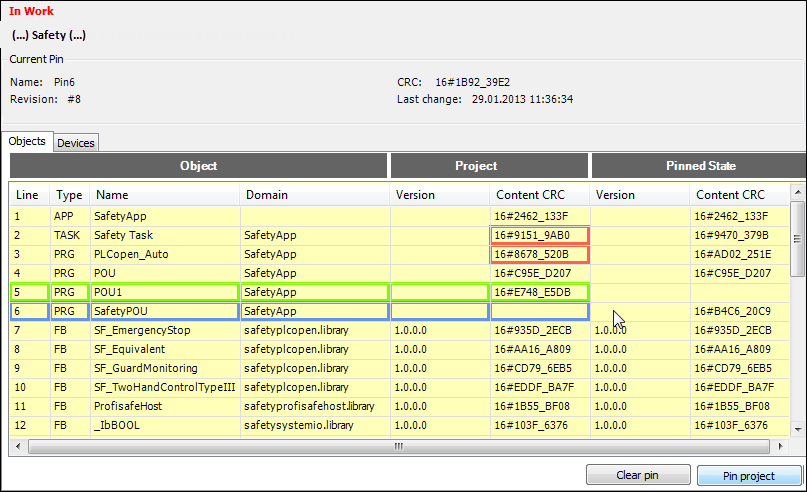

Abbildung 15. Registerkarte ‚Objekte‘ des Safety Applikationseditors mit Änderungsmarkierungen

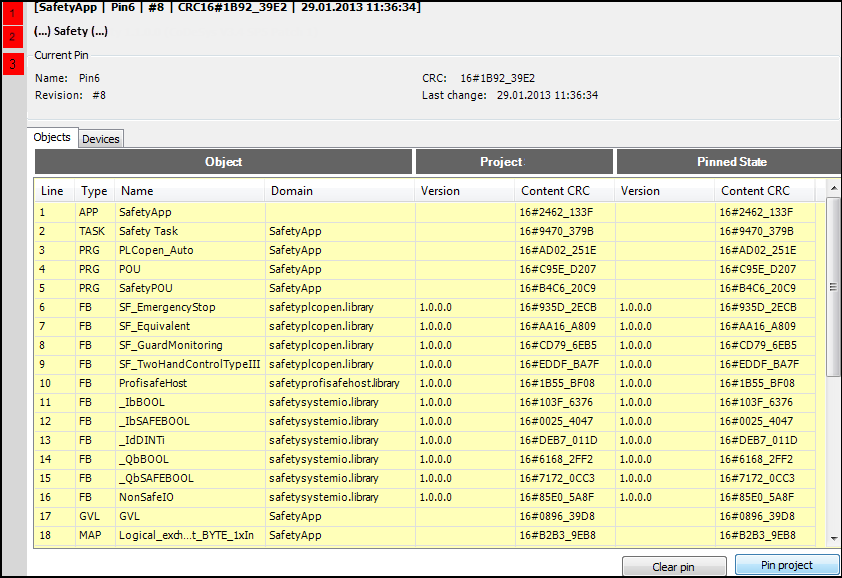

Aufbau der Registerkarte

Die Vergleichsansicht (Registerkarte ‚Objekte‘) zeigt folgende Informationen an:

. Auflistung der zur Sicherheitsapplikation gehörenden Objekte mit

Objekt
- Zeile
  Laufende Nummer der Einträge
- Typ
  Objekttyp (siehe Tabelle)
- Name
  Name des Objekts
- Kontext
Projekt
- Version und Prüfsumme
  Version und Prüfsumme des Objekts im aktuellen Projekt (Spalte Projektstatus)
Pin
- Version und Prüfsumme
  Version und Prüfsumme des Objekts des zuletzt gepinnten Projekts
Schaltflächen
- Pin löschen
- Projekt pinnen

Tipp

Die Objektliste enthält auch Einträge für alle Safety-Objekte aus den Bibliotheken, welche die Applikation einbindet. Dabei werden nur jene aufgenommen, welche aus den Objekten der Applikation referenziert werden. Dies schließt jedoch auch Objekte aus den Bibliotheken mit ein, welche nicht aus Anwendercode sondern aus Systemcode aufgerufen werden, insbesondere aus den E/A-Treibern.

Tabelle 1. Angezeigte Werte für Typ und Name in der Objektliste (abhängig vom Objekttyp)

Objekttyp	Typ	Name
Applikation	`APP`	Name des Applikationsobjekts
Task	`TASK`	Name des Taskobjekts
Programm POU	`PRG`	Name des Programmbausteins
Funktionsbaustein POU	`FB`	Name des POU-Objekts des Funktionsbausteins
Globale Variablenliste	`GVL`	Name des GVL-Objekts
E/A-Mapping	`MAP`	Name des logischen Geräteobjekts/Applikationsparameter
Sichere Konfiguration	`CNF`	Name des logischen Geräteobjekts/Applikationsparameter
Sichere Parametrierung	`PAR`	Name des logischen Geräteobjekts

Zusätzlich enthält die Objektliste die Schaltflächen Pin löschen und Projekt pinnen. Eine genaue Beschreibung dieser Befehle finden Sie beim Pinnen.

Anzeige von Unterschieden zwischen gepinntem Status und Projektstatus

Im Vergleich erkannte Unterschiede werden wie folgt dargestellt:

Inhalts eines Objekts wurde geändert: die Inhalt Prüfsumme des Projektstatus wird rot markiert.
Neues Objekt wurde hinzugefügt: das Objekt und Projektstatus werden grün markiert
Ein Objekt wurde gelöscht: das Objekt wird blau markiert.

Aktualisieren

Die Objektliste wird beim Öffnen des Editors und nach Ausführung der Befehle Projekt pinnen und Pin löschen automatisch aktualisiert.
