CODESYS POU Visu Generator
CODESYS POU Visu Generator ist ein Add-on für das CODESYS Development System.
Mithilfe dieses Add-ons können Sie Visualisierungen auf Basis von Programmierbausteinen in Ablaufsprache oder Kontaktplansprache generieren lassen.
Sie können das CODESYS POU Visu Generator-Add-on mit Hilfe des CODESYS Installer installieren und aktualisieren.
Visualisierung für einen Baustein in AS oder KOP2 erzeugen
Für Programmierbausteine (Programm PROGRAM oder Funktionsbaustein FUNCTION_BLOCK) in der Implementierungssprache Ablaufsprache (AS) oder in der Implementierungssprache Kontaktplan (KOP2) können Sie ein Visualisierungsobjekt erzeugen, das ein passendes Ablaufdiagramm anzeigt.
Wenn Sie eine solche Visualisierung wünschen, unterstützt Sie der Befehl AS/KOP-Visualisierungen erzeugen.
Visualisierung aus einem KOP-Programmierbaustein generieren
Nur möglich mit KOP2-Objekten
Sie können nur für Programmierbausteine in der Implementierungssprache Kontaktplan (KOP2) Visualisierungen erzeugen. Um einen Programmierbaustein in KOP zu visualisieren, konvertieren Sie diesen zunächst mit dem Befehl In neuen Kontaktplan konvertieren in einen KOP2-Baustein. Danach können Sie daraus eine KOP2-Visualisierung erzeugen.
Für weitere Informationen siehe:
Visualisierung aus einem AS-Programmierbaustein generieren
Wichtig
Setzen Sie bei jedem AS-Objekt in dessen Eigenschaften-Dialog in der Registerkarte AS-Einstellungen das Flag SFCCurrentStep. Andernfalls treten Kompilierungsfehler auf.
Wenn der AS-Code Makros enthält, wird für jedes Makro eine eigene Visualisierung erzeugt. Diese Visualisierung kann per Mausklick ausgewählt werden.

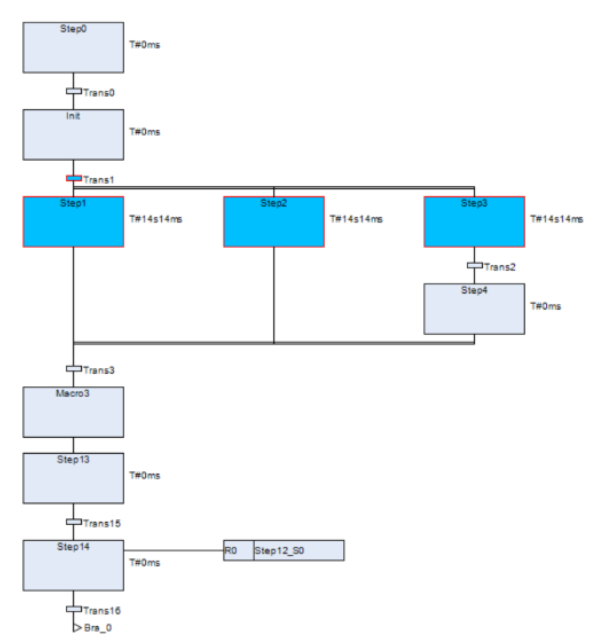

Generierte AS-Visualisierung
Für weitere Informationen siehe:
