Monitoring
Wenn Ihre Applikation auf einer Steuerung oder als Simulation läuft und Sie im Entwicklungssystem ein Programmierobjekt öffnen, werden dort die aktuellen Werte angezeigt. So können Sie das Laufzeitverhalten des Programmierbausteins beobachten.
Tipp
Dort können Sie die Inline-Monitoring-Funktion deaktivieren:
unter Kategorie Texteditor in Registerkarte Monitoring
Für weitere Informationen siehe: CODESYS Essentials: Monitoring von Werten
Darstellung Netzwerke

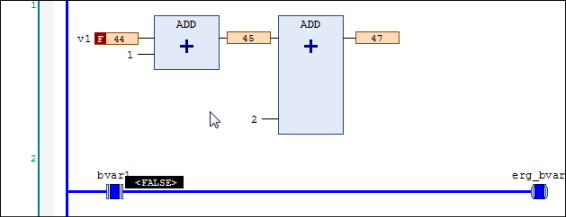

Verbindungslinien (Signalleitungen) sind entsprechend ihrem booleschen Istwert farblich gekennzeichnet: blau bedeutet TRUE, schwarz bedeutet FALSE.
Darstellung KOP
In der Onlineansicht eines Kontaktplans (KOP) sind die Anschlussleitungen farblich gekennzeichnet: Verbindungen mit dem Wert TRUE werden als fette blaue Linie dargestellt, Verbindungen mit dem Wert FALSE als fette schwarze Linie. Dagegen werden Verbindungen von unbekanntem oder analogem Wert normal dargestellt werden (dünne schwarze Linie).
Zusätzlich sind die Kontakt- und Spulenelemente gekennzeichnet.
Bei Kontakten oder Spulen wird ein vorbereiteter Wert (TRUE oder FALSE) in einem kleinen Fenster neben dem Element angezeigt.
Wichtig
Der Wert der Verbindungen wird aus den gemonitorten Variablen berechnet. Es handelt sich dabei nicht um eine echte Ablaufkontrolle.
Darstellung AWL
Aktuelle Werte werden in einer eigener Spalte dargestellt.
