Beispiel: Kartesisches XY-Diagramm

Produkt: CODESYS Visualization

Dieses Beispiel zeigt, welche Darstellungsmöglichkeiten Sie mit dem Visualisierungselement Kartesisches XY-Diagramm haben. Und wie Sie das Element konfigurieren können, um den Verlauf von Array-Werten als Linien- oder Balkendiagramm im kartesischen Koordinatensystem grafisch darzustellen.

Beschreibung

In diesem Beispielprojekt wird das Visualisierungselements Kartesisches XY-Element exemplarisch verwendet.

Folgende Themen werden in je einer Applikationen behandelt:

  • Überlappende Kurven

  • Programmierung von Kurven

  • Zoomen und Schwenken

Weitere Informationen

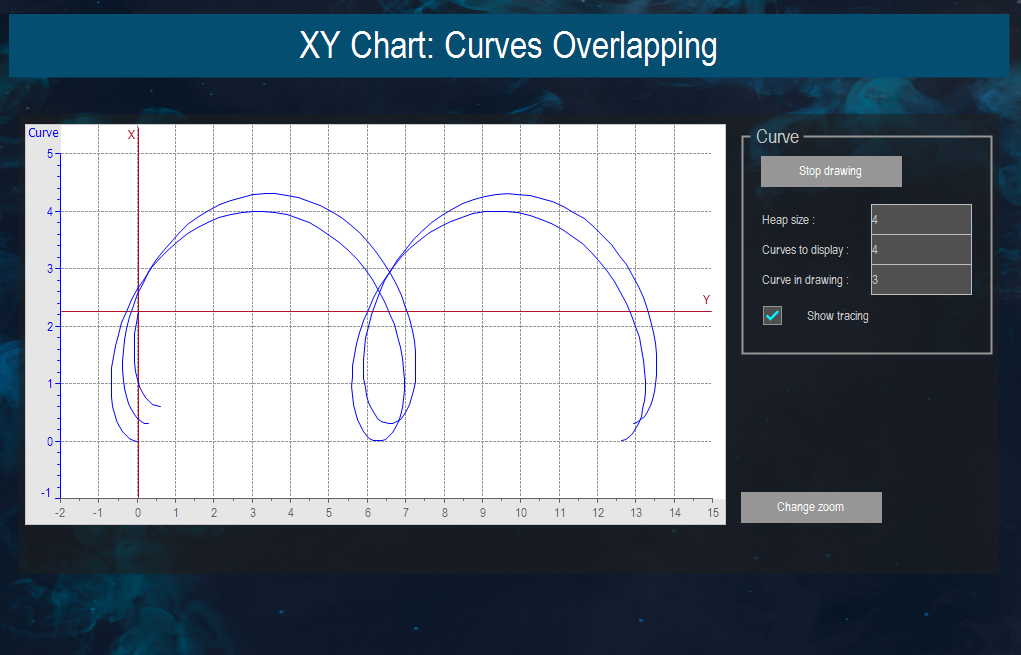

Projekt XYChartCurvesOverlapping

So können Sie das Überlappungs-Feature verwenden.

Abbildung 2. Applikation XYChartCurvesOverlapping
Applikation XYChartCurvesOverlapping

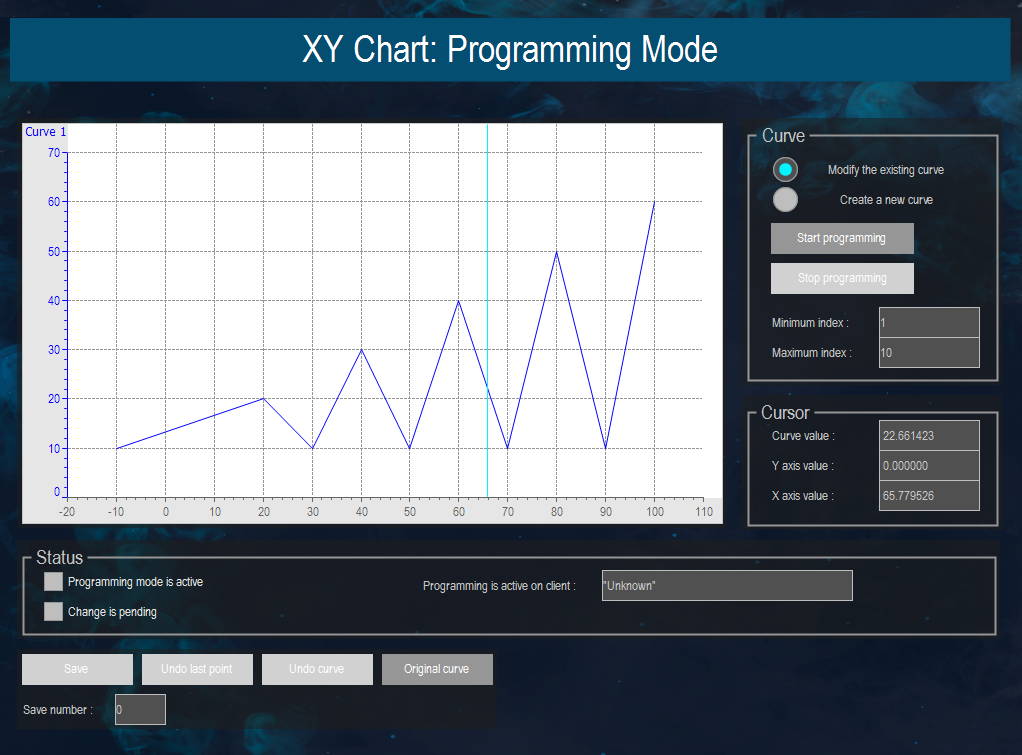

Projekt XYChartProgrammingMode

So können Sie den Programmiermodus verwenden.

Abbildung 3. Applikation XYChartProgrammingMode
Applikation XYChartProgrammingMode

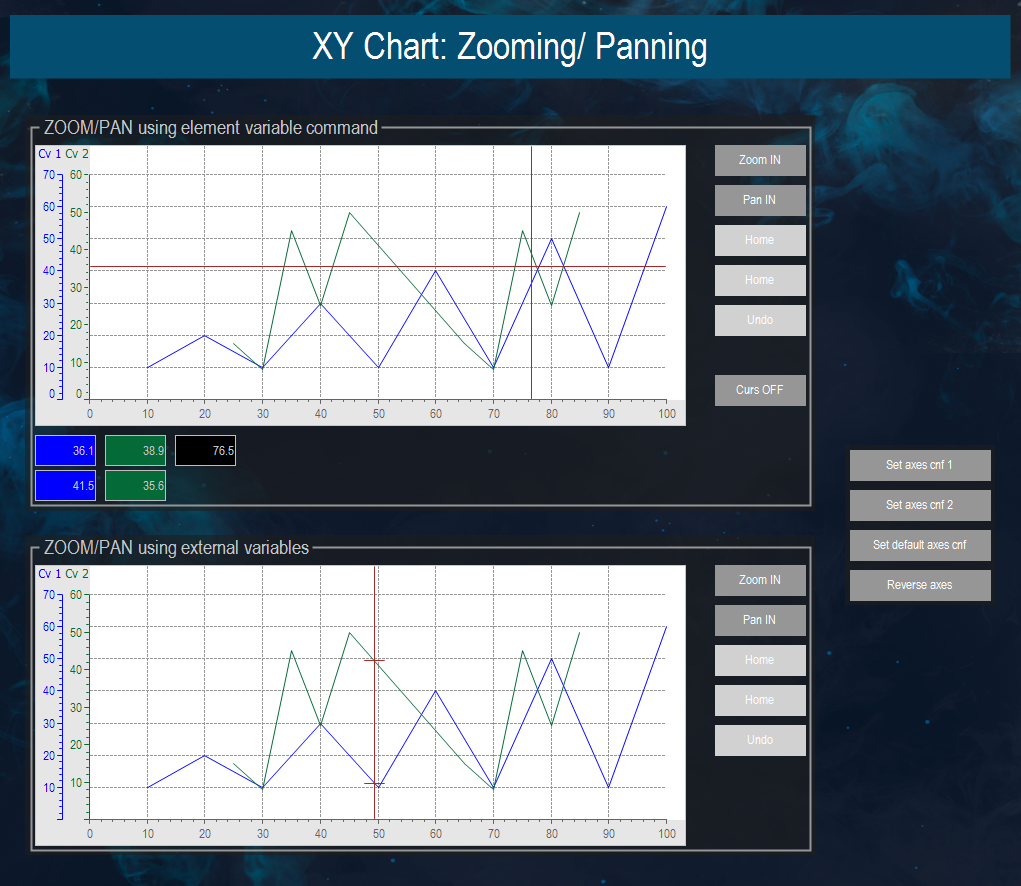

Beispielprojekt XYChartZoomingPanning

So können Sie die Zoom- und Schwenkfunktion verwenden.

Abbildung 4. Applikation XYChartZoomingPanning
Applikation XYChartZoomingPanning


Systemvoraussetzungen und Einschränkungen

Programmiersystem

CODESYS Development System Version 3.5.14.0 oder höher

Laufzeitsystem

CODESYS Control Win Version 3.5.14.0

Zusatzkomponenten

-

Hinweis

_example_icon.png DOWNLOAD Projekt
