Beispiel: Trend

In der Applikation wird gezeigt, wie ein Sinussignal mit einer Amplitude von 500 erzeugt wird. Das Signal wird aufgezeichnet, wenn die Amplitude größer oder gleich 200 ist. Die Aufzeichnungsbedingung dazu wird im Objekt Trendaufzeichnung im Abschnitt Aufzeichnungseinstellungen eingestellt. Das Objekt liegt unter dem Trend Recording Manager-Objekt.

Für weitere Informationen siehe: Objekt: Trendaufzeichnung

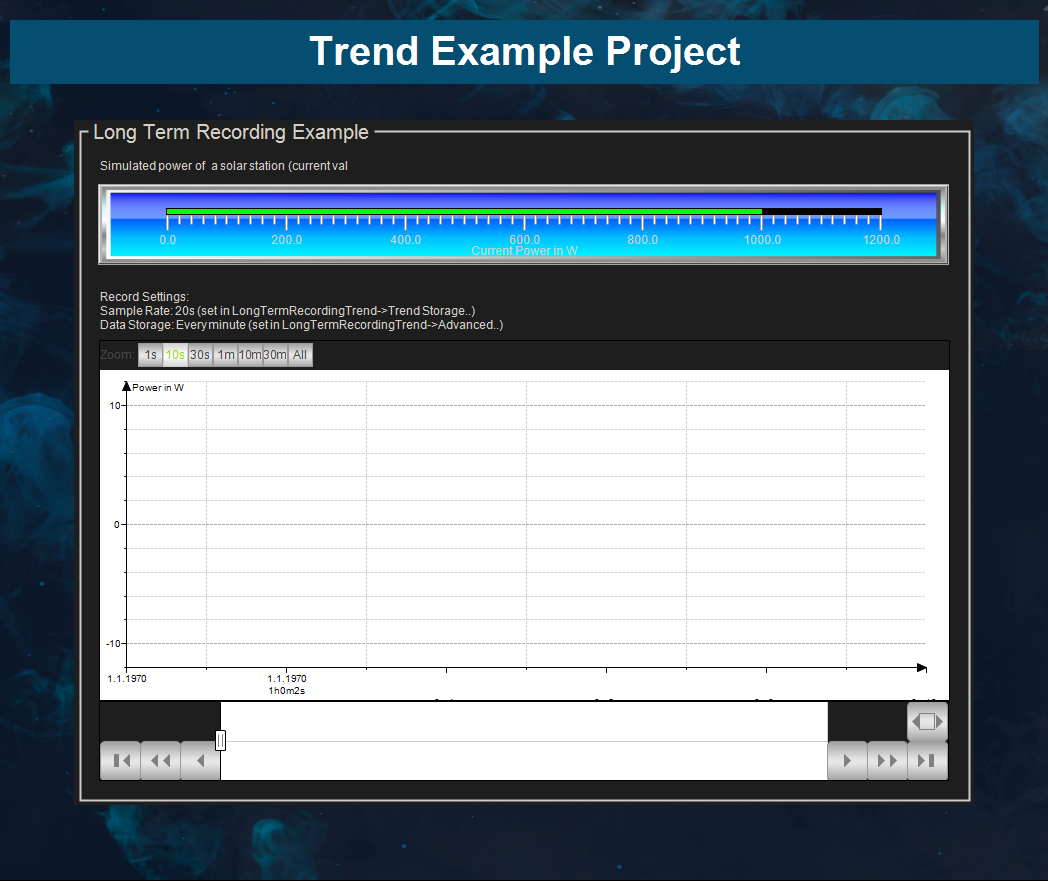

In dieser Applikation ist implementiert, wie das Trendelement für Langzeitaufzeichnungen zu konfigurieren ist.

In der Applikation wird die Leistung einer Solarstation simuliert. Die Leistung (Variable rCurrentPower) wird alle 20 Sekunden aufgezeichnet. Die Daten werden jede Minute in der Datenbank abgelegt.

Sie können das Aufzeichnungsintervall über den Dialog Erweiterte Trendeinstellungen und das Eingabefeld Messung in jedem n-ten Zyklus anpassen. Das Speicherintervall können Sie über das Feld Alle N Millisekunden speichern im Objekt Trendspeicherung" anpassen.

Für weitere Informationen siehe: Dialog: Erweiterte Traceeinstellungen

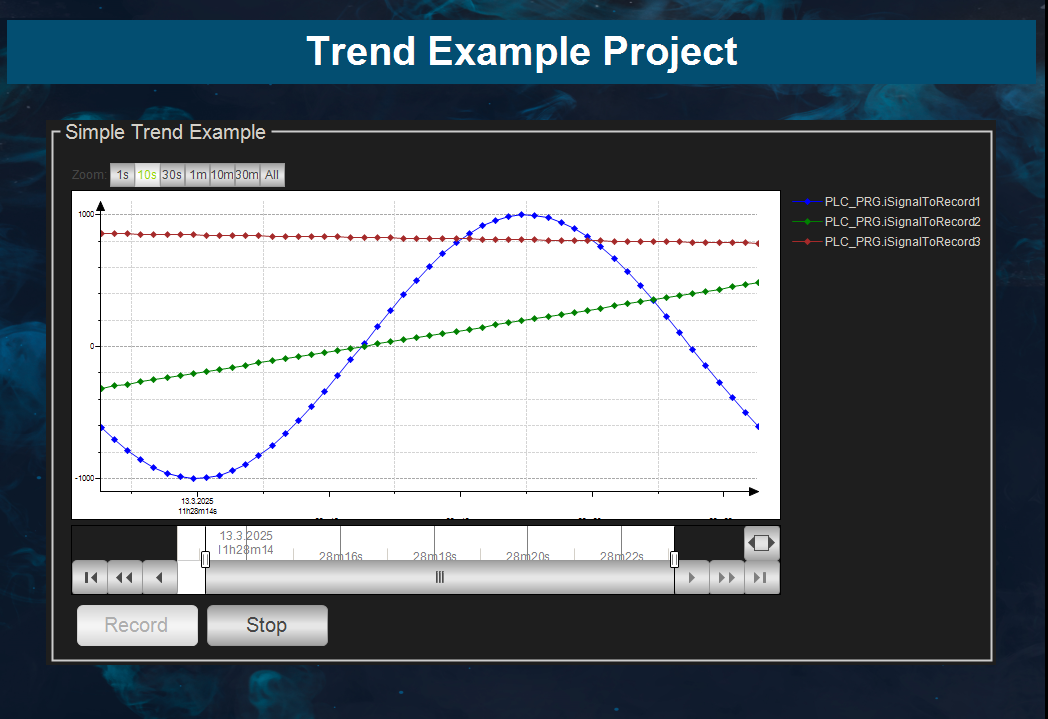

Die Beispielapplikation erzeugt drei Signale, die aufgezeichnet und durch das Trendelement visualisiert werden. Die Aufzeichnung kann mit der Schaltfläche "Record" gestartet werden.

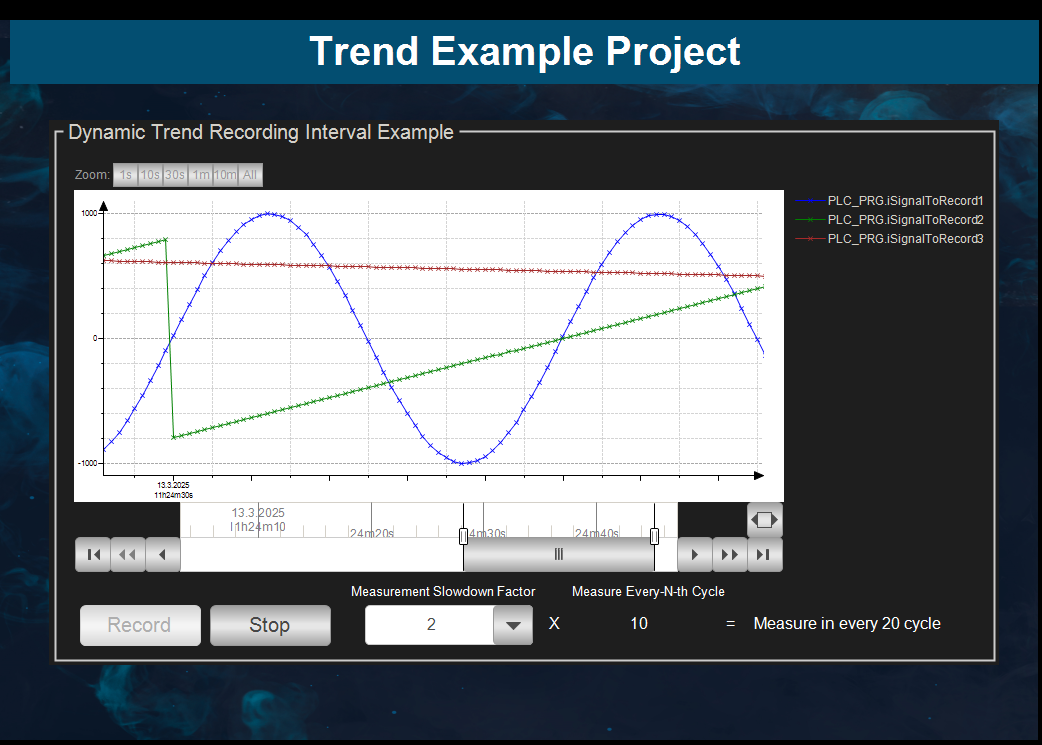

Die Applikation zeigt, wie das Aufzeichnunsintervall der Trendaufzeichnung zur Laufzeit durch die Option Verlangsamungsfaktor der Messung angepasst werden kann.

Für weitere Informationen siehe: Aufzeichnungseinstellungen
