Beispiel: Siebensegmentanzeige
Produkt: CODESYS Visualization
Das Beispiel zeigt eine Implementierung einer Siebensegmentanzeige in CODESYS Visualization und die dazugehörigen Funktionsbausteine.
 |
Beschreibung

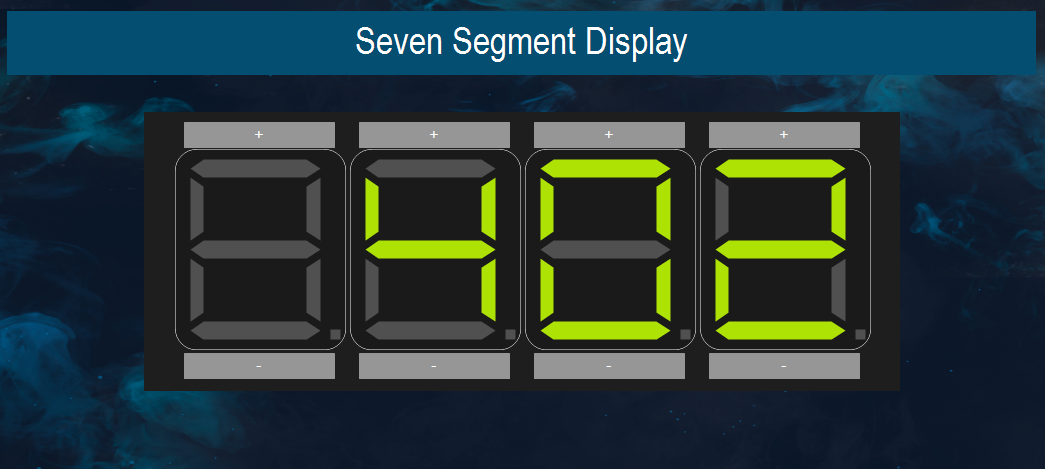

Das Beispielprojekt SevenSegmentDisplay.project zeigt mit der Visualisierung von 4 Siebensegmentanzeigen den Wert einer Integer-Variablen. Der Wert der Integer-Variablen kann mit Schaltflächen erhöht und verringert werden. Die Siebensegmentanzeige ist modular aufgebaut und kann leicht an individuelle Anforderungen angepasst werden.
Eine einzelne Ziffer der Siebensegmentanzeige wird durch die Visualisierungskomponente SevenSegmentDisplay und den Treiberfunktionsbaustein SevenSegmentDriver dargestellt. Der Funktionsbaustein Display ist im Programm PLC_PRG instanziiert und durch die Visualisierung MainVisu referenziert.
Folgende Werte können angezeigt werden:
Zahlen von 0 bis 9
Buchstaben von a bis f
Dezimalpunkt
Systemvoraussetzungen und Einschränkungen
Programmiersystem | CODESYS Development System Version 3.5.14.0 oder höher |
Laufzeitsystem | CODESYS Control Win Version 3.5.14.0 |
Zusatzkomponenten | - |
Hinweis
DOWNLOAD Projekt
