Beispiel: Alarmtabelle
Produkt: CODESYS Visualization

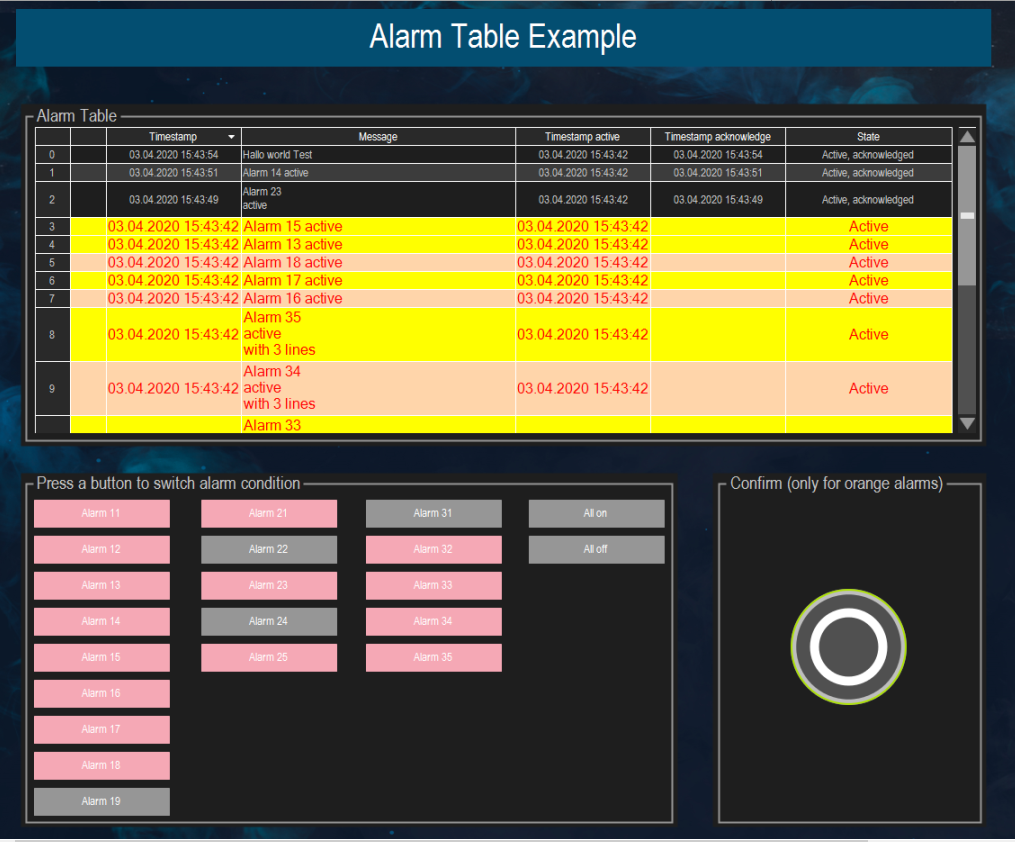

Das Beispiel zeigt, wie Sie Alarme konfigurieren und diese in einem Visualisierungselement Alarmtabelle darstellen können.
 |
Beschreibung
Mit der einfachen, aber beispielgebenden Visualisierung können Sie Alarmbedingungen umschalten und Alarme bestätigen.
Weitere Informationen
Die Alarmklassen Warning und WarningOrange werden in der Alarmkonfiguration definiert.
Die Alarmklasse WarningOrange erfordert eine zusätzliche Quittierung.
Ein Alarm wird durch eine Alarmbedingung und eine Alarmklasse in der Alarmgruppe definiert. Die Alarmbedingung selbst kann vom Visualisierungsbenutzer über die Schaltflächen dort eingestellt werden.
Alarme der Klasse WarningOrange können mit der Schaltfläche Confirm bestätigt werden.
Systemvoraussetzungen und Einschränkungen
Programmiersystem | CODESYS Development System Version 3.5.14.0 oder höher |
Laufzeitsystem | CODESYS Control Win Version 3.5.14.0 |
Zusatzkomponenten | - |
Hinweis
DOWNLOAD Projekt
