CODESYS OPC UA Client API

Produkt: CODESYS OPC UA Client API SL

Beschreibung

Das Beispiel zeigt, wie Sie die Bibliothek OPC Client API einsetzen können. Das Beispielprojekt enthält eine OPC UA-Server-Konfiguration und eine OPC UA-Client-Konfiguration. Die Server/Client-Kommunikation erfolgt über localhost.

Weitere Informationen

Vorbereitung

  1. Verbinden Sie sich mit der Steuerung. Benutzen Sie folgende Anmeldedaten:

    • Name: user1

    • Passwort: user1

    • Der user1 muss Mitglied der Gruppe Adminstator sein

    Wichtig

    Für das Beispiel müssen Sie diese Anmeldedaten verwenden, da sich der OPC UA-Client mit diesen Daten am OPC UA-Server anmeldet.

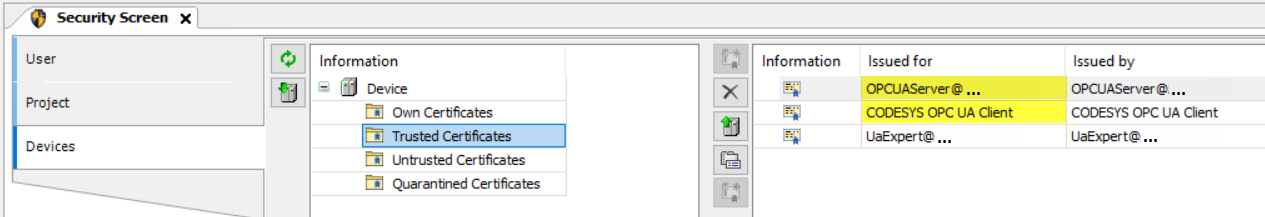

  2. Fügen Sie die Zertifikate für OPC UA Server und OPC UA Client zu den vertrauenswürdigen Zertifikaten hinzu


    Das Zertifikat für UaExpert wird nur benötigt, wenn Sie sich von einer externen UaExpert-Instanz aus mit dem OPC-UA-Server verbinden möchten, um beispielsweise weitere Serverinformationen abzurufen.

Struktur des Projekts

Server

  • Server: (GVL) Definiert Variablen, die für die Symbolkonfiguration des OPC UA-Servers verwendet werden.

  • PLC_PRG_Server: Schreibt Variablen in GVL-Server mit einem zyklischen Zähler.

  • Symbolkonfiguration: Definiert die Symbolkonfiguration des OPC UA-Servers. Sie enthält alle Variablen/Symbole des GVL-Servers.

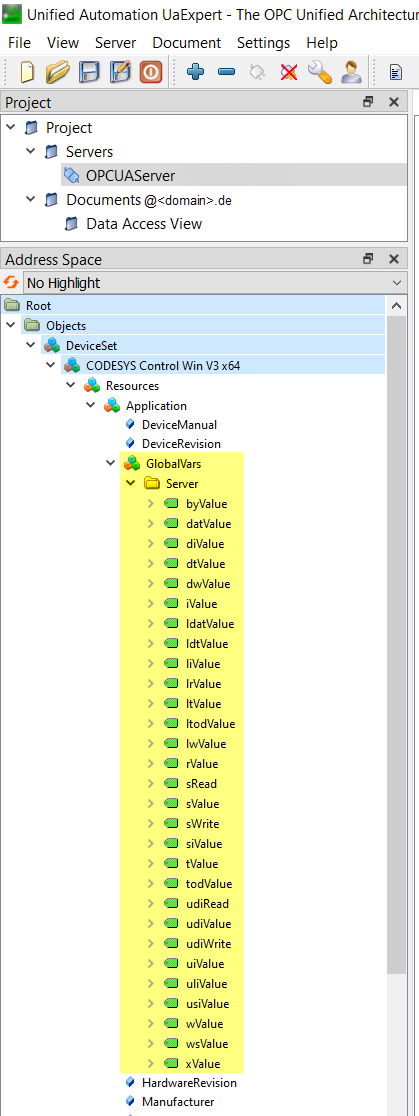

    OPC UA Server im Programm UaExpert.


Client

  • Client: (GVL) Definiert alle Variablen, die durch das Abonnement veröffentlicht werden. Wird aktualisiert, wenn das Abonnement aktiv ist und die Veröffentlichung freigegeben ist.

  • UAVars: (GVL) Definiert Konstanten/Variablen, die vom Client verwendet werden, um eine Verbindung mit dem OPC UA-Server herzustellen.

  • NamespaceArray (FB): Übersetzungstabelle für Knoten-IDs, die auf der Anwendungsseite verwendet werden. Der Funktionsbaustein ist nur für die optionale Verwendung vorbereitet und wird im Standard-Setup des Beispielprojekts nicht verwendet.

  • PLC_PRG: Zyklischer Aufruf aller verwendeten Funktionsbausteine der OPC UA-Client API: Client, Subscription, Read und Write.

  • ValueSet: Einrichtung von Werten, die von den Funktionsbausteinen Read und/oder Write verwendet werden.

  • Subscription: Definiert ein Abonnement, das alle Variablen des GVL-Clients veröffentlicht.

Testen des Projekts im Onlinebetrieb

Tipp

Verwenden Sie eine Überwachungsliste, um das Beispielprojekt zu bedienen.

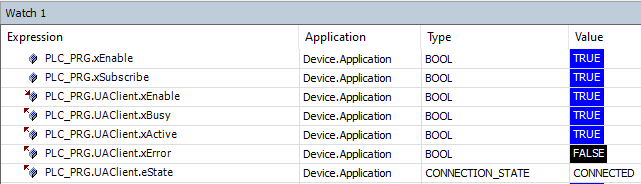

  1. Setzen Sie PLC_PRG.xEnable auf TRUE.

    Dies ermöglicht dem Funktionsbaustein Client, eine Verbindung mit dem Server herzustellen.


    Der Status von CONNECTION_STATE wechselt auf CONNECTED und der Ausgang UAClient.xActive wird TRUE. Es ist nun möglich, ein Abonnement und Lese- oder Schreibaktionen zu aktivieren.

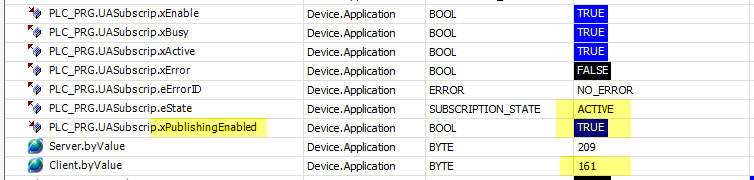

  2. Setzen Sie PLC_PRG.xSubscribe auf TRUE.

    Dies ermöglicht dem Funktionsbaustein Subscription, ein Abonnement auf dem Server zu erstellen und alle Werte in GVL-Client-Variablen zu veröffentlichen.


    Stellen Sie sicher, dass xPublishingEnabled=TRUE ist, dann wird SUBSCRIPTION_STATE aktiv.

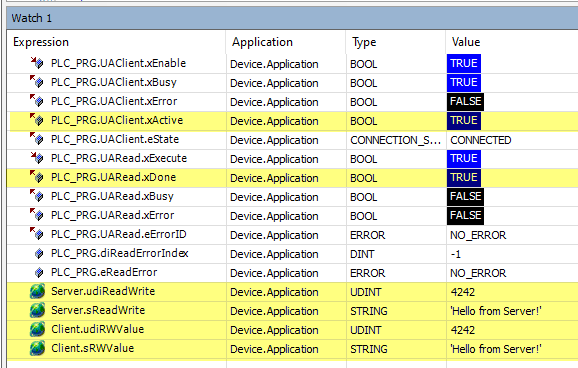

  3. Setzen Sie PLC_PRG.xRead auf TRUE.

    Dies aktiviert eine Leseaktion, die vom Funktionsbaustein Read durchgeführt wird.


    Schalten Sie PLC_PRG.xRead um, damit eine neuen Leseaktion ausgelöst wird.

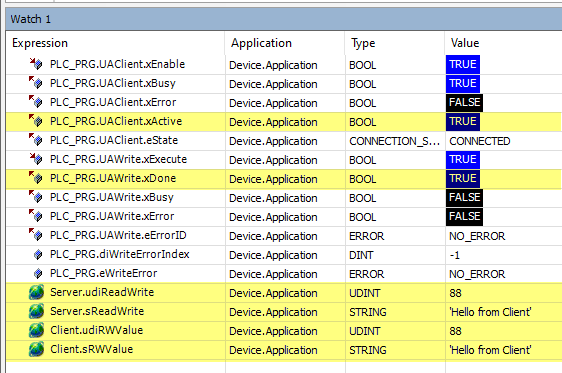

  4. Setzen Sie PLC_PRG.xWrite auf TRUE.

    Dies ermöglicht eine Schreibaktion durch den Funktionsbaustein Write


    Schalten Sie PLC_PRG.xRead um, damit eine neuen Leseaktion ausgelöst wird.

Systemvoraussetzungen und Einschränkungen

Programmiersystem

CODESYS Development System Version 3.5.18.40 oder höher

Laufzeitsystem

CODESYS Control Win Version 3.5.18.40

Zusatzkomponenten

  • CODESYS OPC UA Client

  • CODESYS Communication

  • CODESYS Security Agent

Hinweis

_example_icon.png DOWNLOAD Projekt
