Beispiel: CNC 3D-Editor

Mit der grafischen Visualisierung der Bahn ist es möglich, die Bahn von jedem Standpunkt aus zu betrachten. Die Ansicht kann um alle drei Achsen gedreht werden und der Standpunkt kann innerhalb des Feldes verschoben werden. Zusätzlich ist es möglich, stufenlos zu zoomen.

Der G-Code kann über einen Texteditor angezeigt und verändert werden. Der Texteditor ist mit der grafischen Visualisierung verbunden. Das Element, auf das der Cursor zeigt, wird in der Visualisierung hervorgehoben. Jede Änderung des G-Codes wird in der Visualisierung übernommen.

In einem Ausführungsmodus kann die Visualisierung den aktuellen Fortschritt der Pfadbearbeitung anzeigen: Das grafische Element, das das Tool gerade bearbeitet, wird markiert, ebenso wie die bereits bearbeiteten Elemente.

Das Beispiel besteht aus zwei Hauptseiten der Visualisierung, die über die Registerkarte oben links auf dem Bildschirm umgeschaltet werden können.

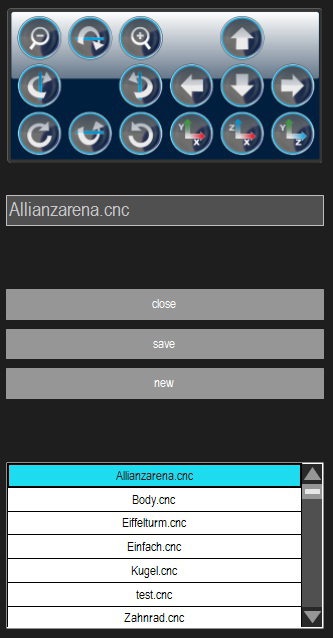

Die erste Seite heißt Programmierung. Hier ist es möglich, verschiedene G-Code-Dateien zu laden, zu bearbeiten oder anzusehen sowie zu speichern. Das entsprechende Menü befindet sich unten rechts, in Kombination mit der Liste der verfügbaren G-Code-Dateien.

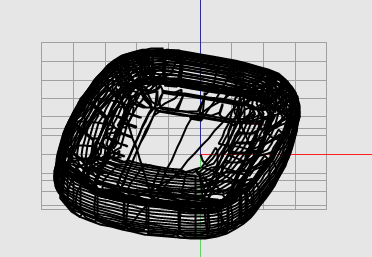

Oben links befindet sich die grafische Visualisierung.

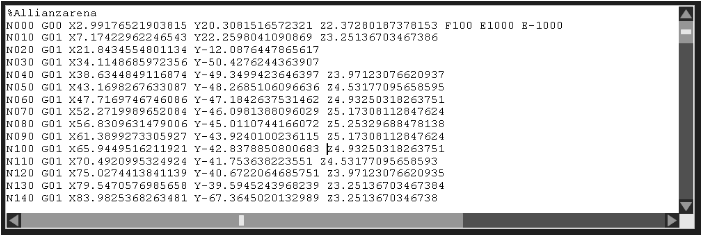

Unten links befindet sich der Texteditor für den G-Code.

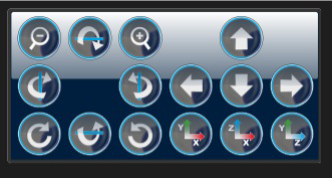

Oben links befinden sich die Elemente zum Ändern der Kameraposition für den grafischen Editor.

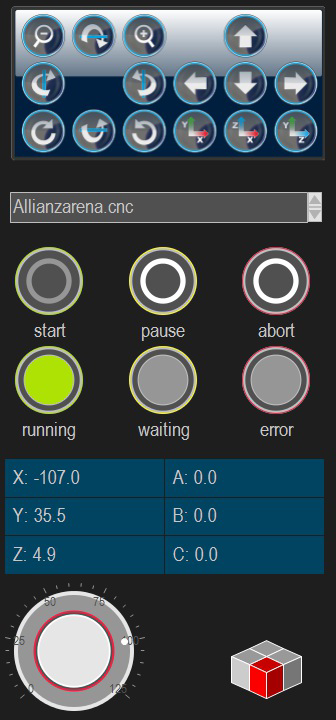

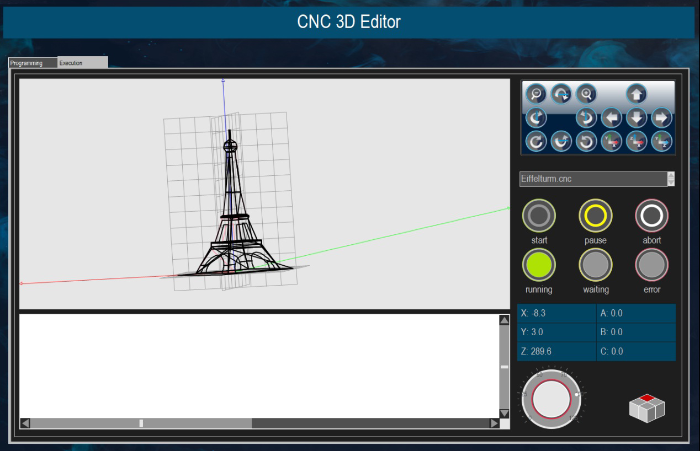

Die grafische Visualisierung, die Navigationselemente und der G-Code-Editor befinden sich auf der zweiten Seite mit dem Namen Execution. Der Inhalt ist schreibgeschützt. Auf der rechten Seite sind die Elemente zur Bearbeitung oder Auswahl der G-Code-Dateien ersetzt durch Elemente zur Steuerung und Überwachung der Bahnbearbeitung.
