Beispiel: Gewächshaus-Simulation

Produkt: CODESYS IIOT Libraries SL

Dieses Beispiel zeigt die Cloud-Kommunikation mit dem AWS-Service AWS IoT Core unter Verwendung einer Gewächshaus-Simulation.

Beschreibung

Das Beispiel verwendet eine Gewächshaus-Simulation, um die Kommunikation mit dem AWS-Service "AWS IoT Core" über die Bibliothek AWS IoT Core Client SL zu demonstrieren. Die Bibliothek ist Teil des Produkts CODESYS IIoT Libraries SL. Das Programm simuliert zwei Gewächshäuser, die die Sollwerte aus der Cloud lesen und die Istwerte an die Cloud senden. Die Visualisierung der "Observation and control unit" (OCU) kann genutzt werden, um die Istwerte der Gewächshäuser zu überwachen und Sollwerte zu schreiben.

Das Programm benötigt drei Geräte auf "AWS IoT Core", zwei für die simulierten Gewächshäuser und eines für die Steuereinheit. Die Simulatoren und die Steuereinheit sind über Funktionsbausteine implementiert und können unabhängig von einander betrieben werden. Im Beispiel werden die Funktionsbausteine über ein einziges Programm aufgerufen. Die Steuereinheit (OCU) verfügt über eine Visualisierung zur Vorgabe von Sollwerten (Konfigurationsansicht) und zur Überwachung von Istwerten (Beobachtungsansicht). Die Werte werden in "AWS IoT Core" über "Device Shadows" gespeichert. Ein "Device Shadow" ist eine JSON-Datei mit den Ist- und den Sollwerten.

Für weitere Informationen zu "Device Shadows" siehe: AWS IoT Device Shadow service

Prozedur. Erste Schritte

  1. Laden Sie das CODESYS-Package CODESYS IIoT Libraries SL aus dem CODESYS Store International herunter und installieren Sie es.

  2. Mit "AWS IoT Core" müssen Sie zunächst drei Geräte mit klassischen "Device Shadows" (Greenhouse1, Greenhouse2 und GreenhouseControlUnit) erstellen und die Zertifikate einrichten. Eine detaillierte Beschreibung der Verwendung von Zertifikaten finden Sie im Produktdatenblatt der Bibliothek AWS IoT Core Client SL.

  3. Öffnen Sie das Beispielprojekt Greenhouse Simulator.project.

  4. Setzen Sie Ihren "AWS IoT Core"-Endpunkt auf die Variable Main.sEndpointName.

  5. Laden Sie die Anwendung auf die Steuerung und führen Sie sie aus.

  6. Öffnen Sie http://localhost:8080/webvisu.htm in einem Webbrowser.

  7. Klicken Sie auf die Schaltfläche _example_img_greenhouse_simulator0.png , um zur Konfigurationsansicht zu wechseln.

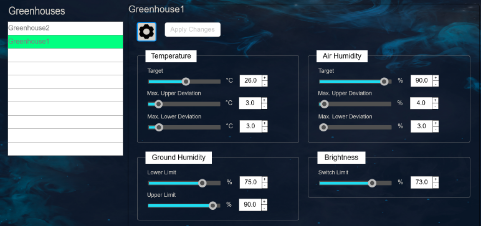

  8. Legen Sie die Zielwerte fest:


  9. Klicken Sie auf Apply Changes und drücken Sie Schaltfläche _example_img_greenhouse_simulator0.png , um zur Beobachtungsansicht zu wechseln.

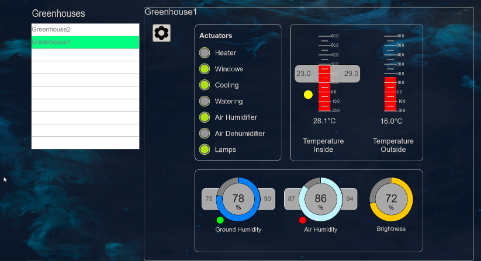

  10. Beobachten Sie die simulierten Werte für das ausgewählte Gewächshaus:


Systemvoraussetzungen und Einschränkungen

Programmiersystem

CODESYS Development System Version 3.5.18.40 oder höher

Laufzeitsystem

CODESYS Control Win Version 3.5.18.40

Zusatzkomponenten

AWS-Konto mit Zugriff auf AWS IoT Core

Hinweis

_example_icon.png DOWNLOAD Projekt
