Beispiel: Feldbusdiagnose HMI
Produkt: CODESYS Development System
Dieses Beispiel zeigt, wie die Diagnosedaten der CODESYS-Feldbustreiber in einer CODESYS-Visualisierung dargestellt werden können.
Beschreibung
Das Projekt GenericDiagnosis verwendet vordefinierte Visualisierungskomponenten und Datenmodelle aus der Bibliothek GenericDiagnosis.library, die ebenfalls enthalten ist.

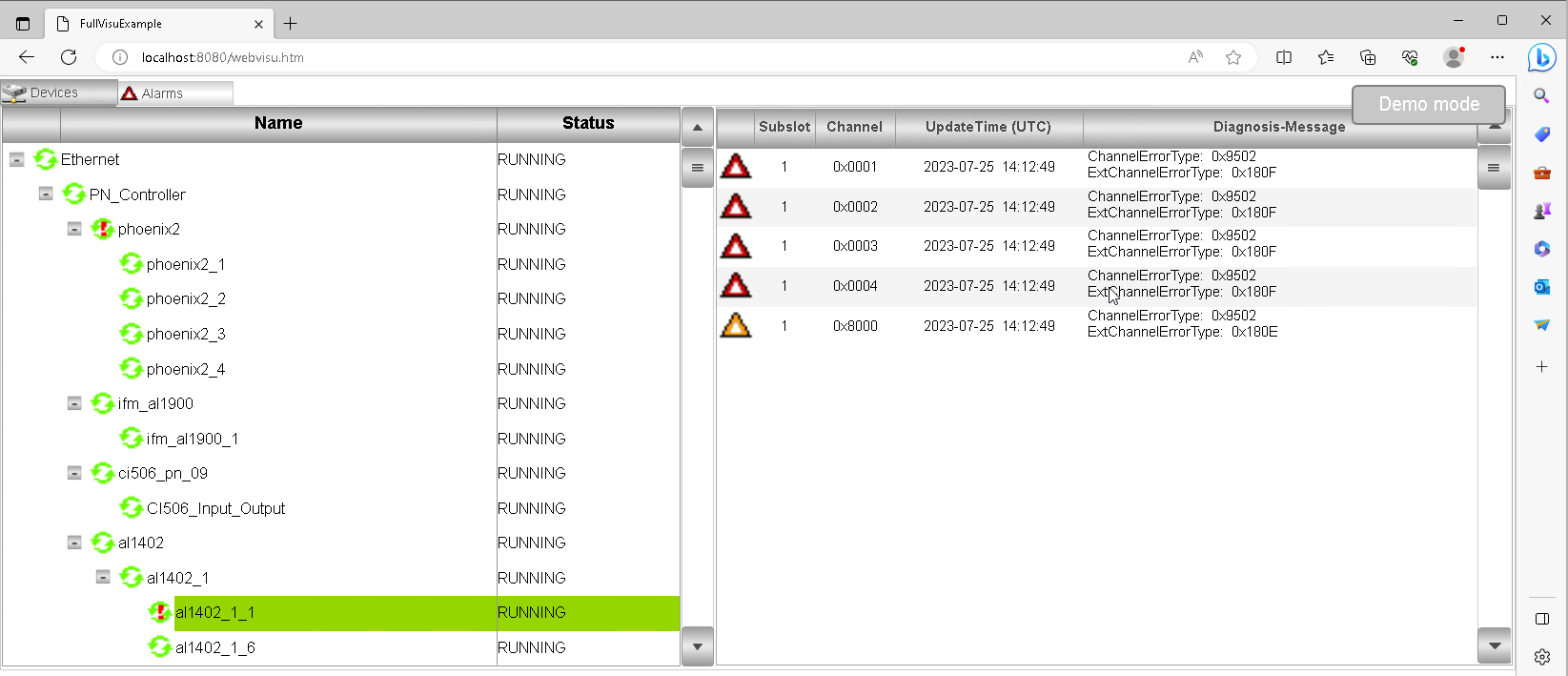

Die Visualisierung zeigt einen Gerätebaum als Übersicht und für jedes ausgewählte Gerät eine Detailansicht. Das Projekt kann an die Feldbuskonfiguration des Anwenders angepasst werden.
Es werden folgende Feldbusse untersützt:
CODESYS EtherCAT
CODESYS PROFINET
CODESYS CAN
CODESYS Modbus
 |

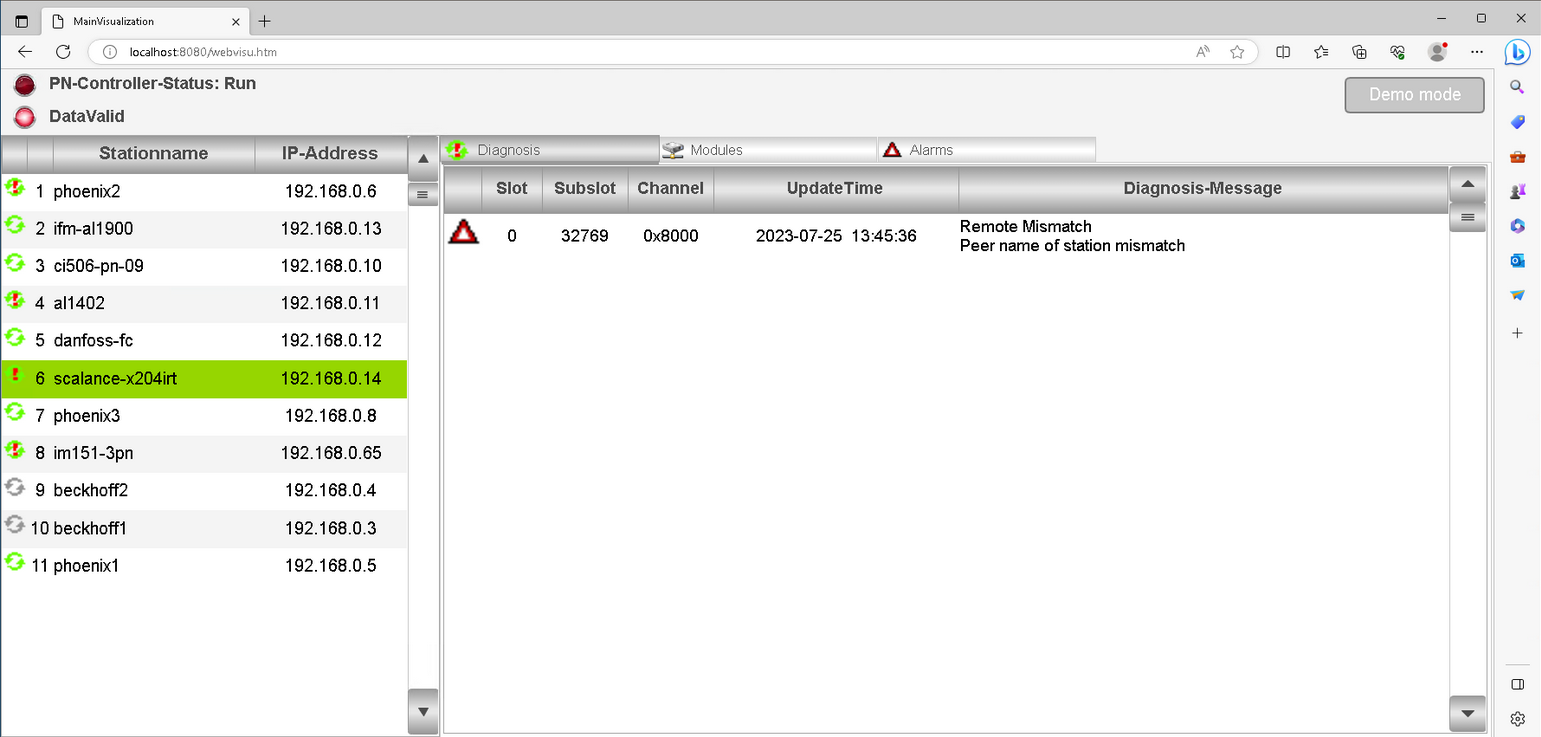

Das Projekt ProfinetDiagnosis ist eine kompakte Variante, die an die spezifischen Eigenschaften von Profinet angepasst ist.
 |
Systemvoraussetzungen und Einschränkungen
Programmiersystem | CODESYS Development System Version 3.5.18.40 oder höher |
Laufzeitsystem | CODESYS Control Win Version 3.5.18.40 |
Zusatzkomponenten | - |
Hinweis
DOWNLOAD Projekt
