Attribut: monitoring_display

Dieses Pragma in der Deklaration eines Funktionsbaustein oder einer Struktur bewirkt, dass der aktuelle Wert der angegebenen Komponente (Eigenschaft oder Variable) im Monitoring mit angezeigt wird.

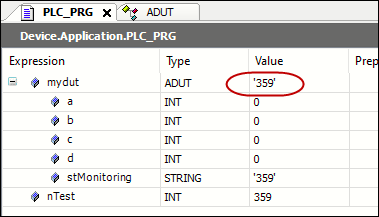

Der Wert der Baustein- oder Strukturkomponente wird dann in der obersten Zeile des Monitorings für Variablen vom Typ des Funktionsbausteins oder der Struktur dargestellt.

Syntax:

{attribute 'monitoring_display' := '<component name>'}

Einfügeort: Oberhalb der ersten Zeile der Deklaration

Beispiel 279. Beispiel

{attribute 'monitoring_display' := 'stMonitoring'}
TYPE ADUT :
STRUCT
 val1: INT;
 val2: INT;
 stMonitoring: STRING := 'to be monitored';
END_STRUCT
END_TYPE

PROGRAM PLC_PRG
VAR
 mydut: ADUT;
 nTest: INT;
END_VAR
nTest:= iCounter + 1;
mydut.stMonitoring := INT_TO_STRING(nTest);
