Performance-Optimierung

• Verwenden Sie keine gemeinsamen Caches für die Prozessorkerne Ihrer Steuerung.

• Verwenden Sie für Ihr Zielgerät einen physikalischen Adapter für Ethernet-basierte Feldbusse, wenn Sie diese einsetzen. Verwenden Sie keine Switch-Architektur.

• Verwenden Sie einen Echtzeit-Kernel.

  Wichtig

  Verwenden Sie für den Echtzeitbetrieb unter Linux den Realtime-PREEMPT-Patch. Der Einsatz eines Low-Latency-Kernels reicht nicht aus, da dieser keine deterministischen Echtzeiteigenschaften gewährleistet.

  Für weitere Informationen siehe:

  • https://realtime-linux.org/getting-started-with-preempt_rt-guide/

  • https://wiki.linuxfoundation.org/realtime/documentation/technical_basics/start

  Viele der folgenden Systemeinstellungen können auch direkt mit der PLCShell über das Laufzeitsystem oder direkt über die Konfigurationsdatei des Laufzeitsystems eingestellt werden. Einige der Systemeinstellungen werden nicht über einen Systemneustart persistieren. Durch die Eintragungen der Einstellungen in die Konfigurationsdatei werden die Einstellungen mit dem Start des Laufzeitsystems automatisch wieder eingestellt. Das Absetzten des entsprechenden PLCShell-Kommandos fügt ebenfalls die jeweiligen Einträge der Konfigurationsdatei hinzu.

  PLCShell-Kommando	Konfigurationsdateieintrag	Funktion
  rt-get scaling_governor/kernelinfo/hyperthreading/throttling/napi <device>		Gibt Informationen über die Einstellungen des Systems zurück Beispiel 3. Beispiel rt-get scaling_governor Zeigt verfügbare scaling governor an und gibt den für den Kern konfigurierten scaling governor zurück
  rt-set scaling_governor <cpu_index> <value>	[CmpLinuxRTDiag] ScalingGovernor.CPU0=performance	Setzt den scaling_governor für bestimmte oder alle Kerne auf die angegebene Option Beispiel 4. Beispiel set scaling_governor all performance
  rt-set hyperthreading <state>	[CmpLinuxRTDiag] Hyperthreading=off	Schaltet Hyperthreading an oder aus
  rt-set throttling <state>	[CmpLinuxRTDiag] Throttling=off	Schaltet Throttling an oder aus
  rt-set napi <device> <state>	[CmpLinuxRTDiag] Napi=eno1	Schaltet threaded Napi für den Netzwerkadapter ein oder aus
  rt-clear-settings		Löscht alle rt-set-Einstellungen aus der Konfigurationsdatei
  rt-marker-set <taskname> <threshold>	[CmpLinuxRTDiag] TraceMarker.TaskName=MainTask TraceMarker.ThresholdUs=100 [SysTask] Linux.MeasureInterval=1	Schaltet ein, dass ein Kerneltracemarker für den spezifizierten Task geschrieben wird, wenn der Jitter über der angegebenen Grenze liegt. Nur verfügbar, wenn das Runtime als root-User ausgeführt wird
  rt-marker-disable		Schaltet den Kerneltracemarker aus
  rt-marker-get		Gibt den für den Kerneltracemarker konfigurierten Tasknamen und die Jittergrenze an
  irq-list		Listet alle verfügbaren IRQs, deren Prioritäten und Affinität auf dem System auf
  irq-set-prio <no | device> <priority>	[CmpLinuxInterrupt] Interrupt.1.Priority=51 Interrupt.1.Device=eno1	Setzt die Priorität der entweder über Nummer <no> oder Gerät <device> spezifizierten Interrupts auf den gewünschten Wert.
  irq-set-affinity <no | device> <bitmask>	[CmpLinuxInterrupt] Interrupt.1.Affinity=128 Interrupt.1.Device=eno1	Setzt die Kernaffinität von des entweder über Nummer <no> oder Gerät <device> spezifizierten Interrupts auf die gewünschte Bitmaske
  irq-clear-settings		Löscht alle irq-set-Einstellungen aus der Konfigurationsdatei.

  Bei Echtzeitanforderungen ist die Verwendung des RT-Preempt-Kernels (https://wiki.linuxfoundation.org/realtime/documentation/start) für Ihr Linux-System erforderlich. Bei Debian- / Ubuntu-Distributionen finden Sie einen RT-Kernel als Package, das Sie einfach über apt installieren können. Details dazu finden Sie im Handbuch Ihrer Distribution.

  • Auf Debian-Systemen

    sudo apt-get install linux-image-rt-amd64

  • Überprüfen Sie, welchen Kernel Sie verwenden, beispielsweise mit dem Befehl uname -a.

• Vermeiden Sie die Verwendung eines Windows-Managers, GUI/X-Servers oder Ähnliches auf Ihrem System.

  Die Verwendung der genannten Tools wird die Echtzeitfähigkeiten Ihres Systems beeinträchtigen, was zu einem hohen Jitter bei der IEC-Anwendung führt.

Verwendung von "rt-tools":

• Installieren von "rt-tools" : sudo apt install rt-tests

• Starten von "cyclictest" : sudo cyclictest -p 99 -t -m

• Der Befehl man cyclictest zeigt Ihnen weitere Kommandozeilenoptionen, mit denen Sie mehr oder bestimmte Leistungsaspekte Ihres Systems besser messen können.

• Erstellen Sie eine Testapplikation, die in etwa die Applikation beschreibt, für die Sie Ihr System optimieren möchten (in Bezug auf benötigte Ressourcen, erforderliche Leistung und Projektgröße).

• Sie können dies iterativ tun: Erstellen Sie zunächst eine sehr grobe Annäherung und erweitern Sie diese dann, um der tatsächlichen Applikation immer näher zu kommen.

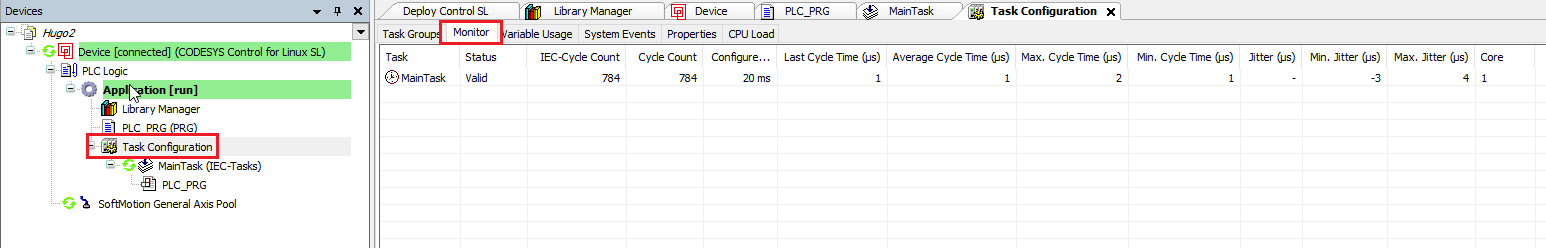

• Min. Jitter (µs) / Max. Jitter (µs)

  • Die Werte sollten so nah wie möglich an den Werten liegen, die durch das Programm "cycletest" ermittelt wurden. Details dazu sind im Abschnitt Einrichten von Linux beschrieben.

  • Für weitere Informationen bezüglich Jitter und Latenz siehe: Definitionen Jitter, Latenz

  • Für weitere Informationen zur Registerkarte Überwachung siehe: Registerkarte: Überwachung

• Durchschnittliche Zykluszeit (µs) / Max. Zykluszeit (µs)

  • Der maximale Zyklus sollte nie in die Nähe der konfigurierten Zyklusdauer kommen. Dies führt zu Problemen, sobald das System eine hohe Last erfährt.

  • Halten Sie die Zykluszeit generell immer so niedrig wie möglich.

• Splitten Sie lang laufende Tasks in mehrere kleinere Tasks.

• Während des Betriebs sollte die maximale Zykluszeit der höchstpriorisierten Task niemals die konfigurierte Zykluszeit erreichen. Wenn Sie dies nicht vermeiden können, sollten Sie die konfigurierte Zykluszeit erhöhen, um konsistente Ausführungszeiten zu gewährleisten.

• Beim Start von Feldbussystemen (beispielsweise EtherCAT / PROFINET) kann es durch die Startzyklen zu einer etwas höheren CPU-Last kommen. Für diesen Fall ist es sinnvoll, die CPU-Last kurz nach dem Start der Applikation zu überwachen.

Die folgenden Optionen können nicht in CODESYS Virtual Control SL geändert werden, sondern müssen auf dem Host konfiguriert werden:

• Setzen Sie den Wert für DisableCpuDmaLatency auf 1:

  [SysCpuHandling]
  Linux.DisableCpuDmaLatency=1

  • Beachten Sie, dass dies die Standardeinstellung ab Laufzeitversion 4.11.0.0 ist.

  • Sie können Ihre Laufzeitversion über den Befehl Extras → Linux aktualisieren → System → System-Info überprüfen.

• Prüfen Sie, ob der Echtzeitkernel wirklich verwendet wird.

  • Ab Version 4.11.0.0 können Sie den SPS-Shell-Befehl rt-get kernelinfo verwenden, um dies zu überprüfen.

  • Wenn Sie eine ältere Version haben, können Sie dies direkt auf der Kommandozeile mit dem Befehl uname -a prüfen.

  • Wenn der Echtzeit-Kernel nicht verwendet wird, müssen Sie die Optimierung von Grund auf neu starten.

• Sie können die Tests aus dem vorherigen Schritt Konfigurieren des CODESYS-Laufzeitsystems verwenden, um Ihre IEC-Applikation zu testen.

• Sie können das Multicore-Feature in CODESYS nutzen.

• Legen Sie die richtigen Prioritäten für Ihre Tasks fest. Wichtige Tasks sollten eine höhere Priorität haben.

  Tabelle 6. Zuordnung von IEC-Task-Prioritäten und Linux-Thread-Prioritäten:

  IEC-Taskpriorität	Runtime-Priorität	Linux-Priorität
  --	0	88 (SCHED_FIFO)
  --	31	57 (SCHED_FIFO)
  0 (höchste Echtzeitpriorität)	32	56 (SCHED_FIFO)
  15 (niedrigste Echtzeitpriorität)	47	41 (SCHED_FIFO)
  16 (nicht Echtzeitpriorität)	48	0 (SCHED_OTHER)
  31 (nicht Echtzeitpriorität)	63	0 (SCHED_OTHER)
  --	64	0 (SCHED_OTHER)
  --	255	(SCHED_IDLE)
  Hinweis Auf einem herkömmlichen Linuxsystem befinden sich die meisten Interrupts (IRQs) und Kernel-Worker auf Linux-Priorität 50. Das Verwenden von Prioritäten (mit hoher Last) oberhalb kann dazu führen, dass Systemfunktionen (Netzwerk/Speicher) nicht wie gewünscht funktionieren.

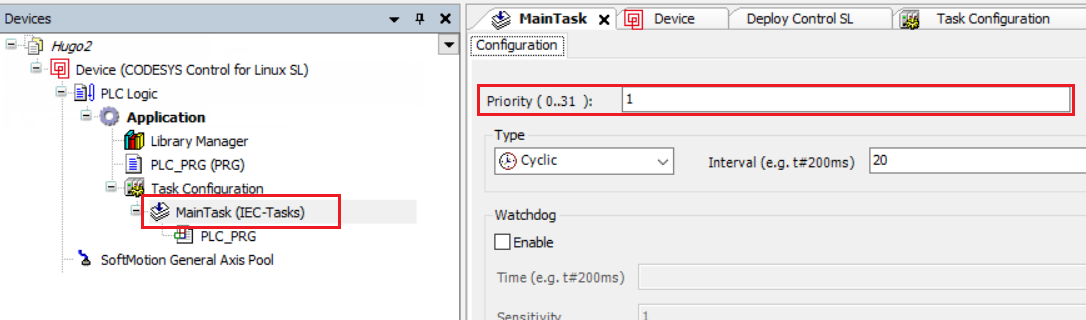

• Sie können die Priorität einer Task in der jeweiligen Taskkonfiguration konfigurieren.



Wenn Sie nach allen hier genannten Schritten nicht die gewünschte Performance erreichen, können Sie einen Blick auf die folgenden Abschnitte werfen:

• Feldbus-spezifische Informationen

• [Für Experten] - Zusätzliche Tools und Themen

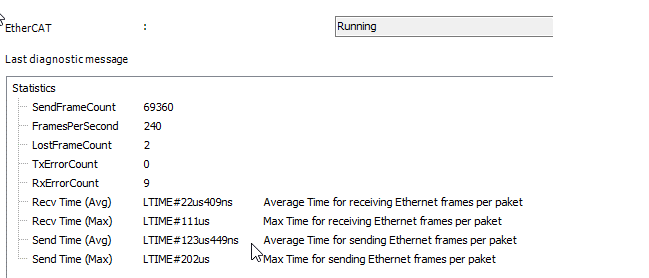

• Überprüfen Sie die Werte Send Time / Recv Time auf der EtherCAT-Statusseite

  • Eine x64 CPU mit einem Intel Core i7-Prozessor und einem guten Adapter sollte weniger als 10µs haben.

  • ARM-Prozessoren mit integriertem Chip werden ~50µs oder mehr haben.

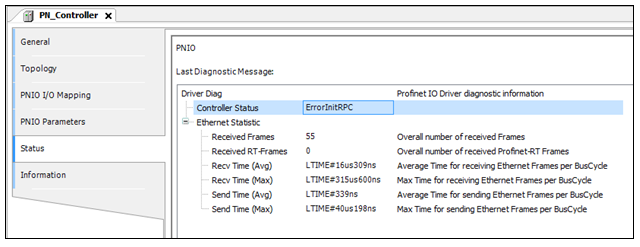

• Überprüfen Sie die Werte Send Time / Recv Time auf der PROFINET-Statusseite.

  • Eine x64 CPU mit einem Intel Core i7-Prozessor und einem guten Adapter sollte weniger als 10µs haben.

  • ARM-Prozessoren mit integriertem Chip werden ~50µs oder mehr haben.



• Um Ihre Prioritäten und benötigten IRQs zu sortieren, können Sie die SPS-Shell-Befehle irq-list und irq-set-prio verwenden.

  • Diese Befehle verwenden die normalen Linux-Prioritäten und nicht die IEC-Prioritäten.

  • Diese Optimierung ist nicht in CODESYS Virtual Control SL möglich, sondern auf dem Host-System.

• Verwenden Sie einen eigenen/separaten Netzwerkadapter für die Geräte.

• Für weitere Informationen siehe:

  • EtherCAT

  • PROFINET

  • Ethernet/IP

  • CANbus, CANopen

• Kernelshark / Kernel-Trace

  • Wenn Sie feststellen, dass die Ursache für Ihre Performanceprobleme im Scheduling liegt, ist dies das Programm Ihrer Wahl. Mithilfe von „Kernel-Trace” können Sie überprüfen, ob Ihre Aufgabe durch eine andere Aufgabe, einen anderen Dienst oder einen Interrupt unterbrochen wird.

    • trace-cmd record -p function

    • Sie können Kernelshark verwenden, um die erzeugte Datei trace.dat zu untersuchen.

  • Im Allgemeinen lassen sich die Probleme beim Scheduling in zwei Kategorien einteilen:

    • Supersession / preemption

      • Wenn der Interrupt oder die Task, die Ihre Ausführung verhindert, unnötig ist, deaktivieren Sie diese.

      • Erhöhen Sie die Priorität Ihrer Task oder verringern Sie die der anderen.

      • Wechseln Sie zu einem anderen CPU-Kern.

      Wichtig

      Überprüfen Sie die Wirksamkeit der Änderungen mithilfe der im vorigen Kapitel beschriebenen Programme.

    • Execution Time

      Siehe nachfolgend "Kernel Function Trace"

• Kernel Function Trace

  • Wenn die Ausführungszeit des Codes zu hoch ist, können Sie dieses Tool verwenden, um das Problem zu lokalisieren

  • Wenn die Funktion mit zu hoher Ausführungszeit in Ihrem eigenem Code liegt, müssen Sie ihn optimieren.

  • Wenn sich die Funktion mit zu hoher Ausführungszeit im Kernel befindet, können Sie versuchen, die gewünschte Funktionalität mit einer anderen Kernel-Funktion zu erreichen. Alternativ können Sie dem Kernel-Treiber möglicherweise Konfigurationsparameter übergeben, um die Ausführungszeit zu verringern.

  • Wenn keine dieser Optionen das Problem löst, müssen Sie wahrscheinlich eine leistungsstärkere Hardware verwenden.

Prüfen Sie anhand der folgenden Punkte, ob sich das richtige Instrument zur Erreichung Ihrer Performance-Ziele darunter befindet:

• PREEMPT_FULL

• isolcpu

• rcu_nocbs

• rcu_nocb_poll

• nosoftlockup

• irqbalance disable

• kernel.sched_rt_runtime_us
