Benutzeroberfläche von CODESYS 4

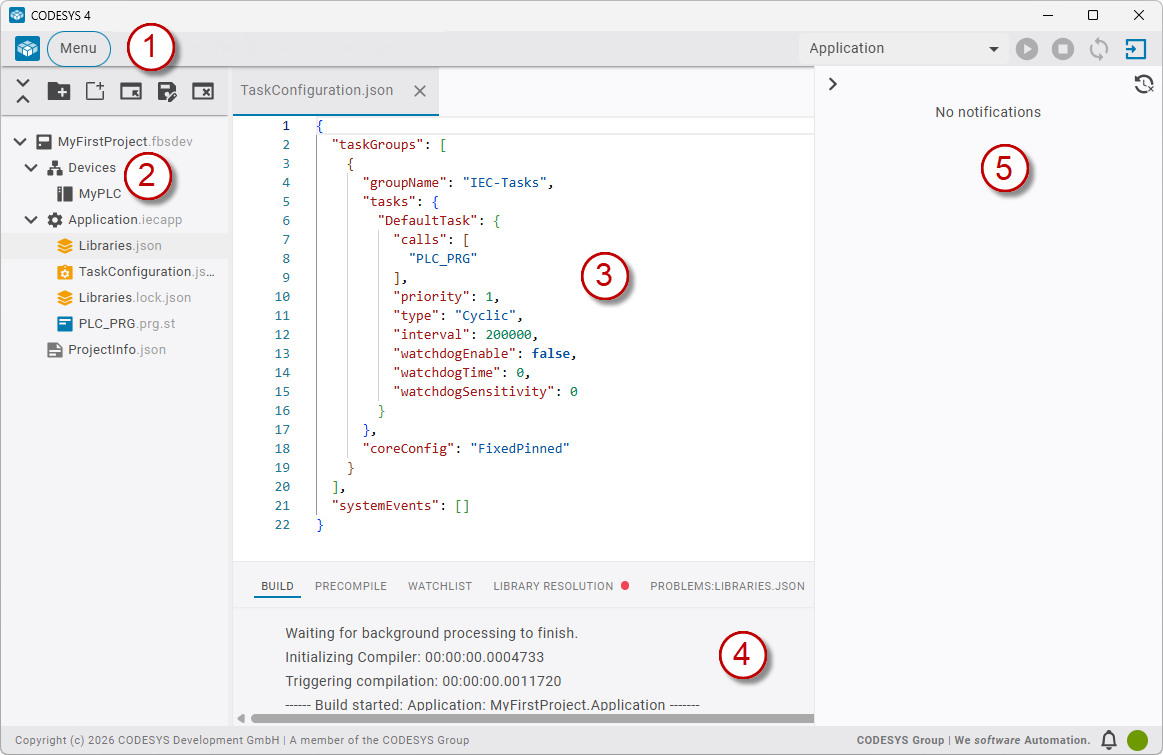

Die Benutzeroberfläche von CODESYS 4 ist in 5 Bereiche unterteilt.
 |
|
Tipp
Sie können die Sprache der Benutzeroberfläche in den Präferenzen → Web Application → Language einstellen.
Menüleiste (1)
In der Menüleiste stehen Ihnen unter Menü die Befehle zur Verfügung. Mit einem Klick auf das CODESYS 4-Logo öffnet sich das Command Center. Am rechten Rand steht Ihnen eine Auswahlliste der Applikationen sowie Schaltflächen zum Login und Verwalten der Applikation zur Verfügung.
Workspace-Navigator (2)
Der Workspace-Navigator zeigt ein oder mehrere Projekte mit allen Elementen und Geräten. Über der Baumstruktur sind Befehle zum Editieren des Workspace.
Editorbereich (3)
Im Editorbereich können die Elemente des Workspace-Navigators angezeigt und editiert werden. Es können beliebig viele Editoren gleichzeitig geöffnet sein.
Ansicht für Meldungen (4)
In der Ansicht werden Meldungen ausgegeben. Dabei signalisieren Farbpunkte die Art der Meldung.
Orange: Warnungen
Rot: Fehler
Keine Markierung: Alle anderen Meldungen
ERSTELLEN: Build-Meldungen
PRECOMPILE: Precompile-Meldungen
ÜBERWACHUNGSLISTE: Konfigurierbar wie in CODESYS 3
PROBLEMS:LIBRARIES: Fehlermeldungen, verursacht durch Bibliotheken
PROBLEMS:DEVICES: Fehlermeldungen, verursacht durch Geräte
LIBRARY RESOLUTION: Meldungen und Informationen zur Auflösung der Bibliotheken
DOWNLOAD: Meldungen und Informationen zum Download der Applikation
Notification Center, Laufende Tasks (5)
In diesem Bereich werden Informationen und Fehlermeldungen sowie aktuell laufende Tasks ausgegeben. Diese Ansicht kann über die Icons rechts unten geöffnet werden.
