趋势可视化入门

执行趋势时，最好在用户指导和趋势向导的帮助下继续进行。

过程. 开发具有趋势的可视化

创建一个空的标准项目并将至少一个变量编程到 PLC_PRG.
PLC_PRG 被声明并执行
添加可视化反对下面的设备树应用.
将出现一个空的可视化。
打开工具箱 → 特殊控件.
拖动趋势可视化元素
这趋势记录与记录设置打开。
选择将执行趋势记录的任务。
提示
一般来说，趋势记录与主程序运行在同一任务中，即PLC_PRG。
因此，选择 MainTask.
添加趋势变量添加变量并将 PLC_PRG 中的 IEC 变量分配给趋势变量。
点击好的关闭趋势配置.
下方有一个最近创建的“趋势记录”对象趋势记录管理器.活动可视化包含一个趋势被选中的元素。
点击可视化 → 插入用于控制趋势元素的元素.
这趋势向导对话框打开。
默认情况下，所有三个控件都在对话框中激活。点击好的退出对话框。
活动可视化包含带有控件的趋势。
将包含趋势对象的应用程序设置为活动。
编译应用程序 F11.
执行在线 → 登录命令。
启动应用程序 F5.
出现目标可视化。可视化包含带有变量值曲线的趋势图。控件启用用户输入。

例 16. 可视化 IEC 变量的正弦趋势

. 项目中实现了以下对象：

PLC_PRG
Visualization_Trend1
VisuWithTrend

这 PLC_PRG 程序作为控制器上应用程序的一部分运行。

PROGRAM PLC_PRG
VAR
    iVar : INT;
    rSin : REAL;
    rVar : REAL;
END_VAR
iVar := iVar + 1;
iVar := iVar MOD 33;
rVar := rVar + 0.1;
rSin := 30 * SIN(rVar);

例 17. Visualization_Trend1

Visualization_Trend1 是包含趋势记录配置的对象。

例 18. VisuWithTrend

VisuWithTrend 是显示趋势的对象。

可视化包含四个元素：一趋势和三个控件。趋势的属性定义如下。

特性	价值
趋势记录	可视化_Trend1
显示光标
显示工具提示
显示框架
日期范围选择器	：趋势1日期范围选择器
时间选择器	：趋势1时间选择器
传奇	: 趋势1传奇

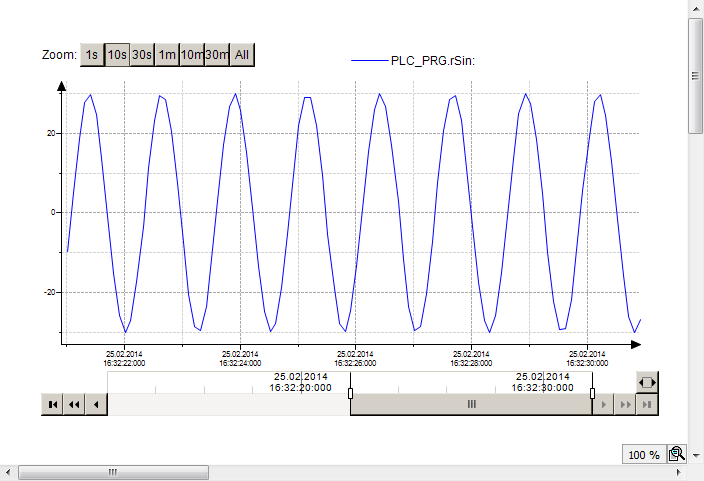

VisuWithTrend 在运行时
