创建初始 HMI 项目

初始情况：要在可视化中显示的控制器被执行并连接到控制器网络。您为其编写新的 HMI 应用程序的 HMI 设备也连接到控制器网络。

1. 启动 CODESYS Development System.

2. 点击 文件 → 新项目.

   这 新项目 对话框打开。

3. 选择 项目 类别和 人机界面项目 模板。指定名称和位置。

   例子： HMI_Plant_Southwest

   这 创建 HMI 项目 – 选择 HMI 设备 对话框打开。此处列出了所有已安装的 HMI 设备。

4. 选择适当的设备并在该设备上启动您希望在可视化中显示的 PLC 应用程序。

5. 点击 下一个.

   这 创建 HMI 项目 – 连接到 HMI 设备 对话框打开。

6. 点击 通过网络扫描选择路径 按钮。

   这 选择设备 对话框列出了控制器网络中所有活动的 HMI 设备。

   注意：相反，您可以直接指定设备的通信设置。

7. 选择您的设备并关闭对话框。

8. 在里面 创建 HMI 项目 – 连接到 HMI 设备 对话框，点击 下一个 按钮。

   这 创建 HMI 项目 - 添加对象 对话框打开。

9. 激活 HMI 应用程序所需的对象（例如：全部）。

   这 创建 HMI 项目 - 选择视角 对话框打开。 HMI 透视图已预设，您可以在新项目中看到项目组织的预览。

10. 选择对您的工作最实用的视角。随时都有可能进行更改。

11. 点击 出口 按钮。

    这 HMI_Plant_Southwest 项目创建并在 CODESYS.

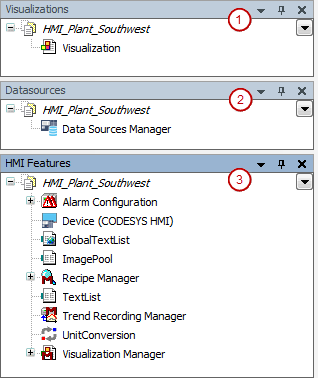

    • 人机界面视角：

    • (1): 视图 可视化

    • (2): 数据源 看法

    • (3): 人机界面功能 看法
