隐式变量
在编译时，一个名为 UML_SC_<object name> 为每个图形状态图对象自动生成。此变量提供对对象隐式数据的访问。数据提供有关对象结构的信息。在运行时，它提供有关图表状态的信息。例如，已经达到结束状态（InFinalState），程序被中止（Abort)，或者应用程序已重新初始化 (AutoReInit）。
提示
当您在状态图编辑器和 输入助手 上下文对话框打开，隐式变量 UML_SC_PLC_PRG 列在 变量 类别。
您可以在监视中监视结构并以编程方式访问结构组件。
重要
对数组的写访问 States 是执行关键的。写访问仅对 AutoReInit, ReInit， 和 Abort.
例 4. 例子

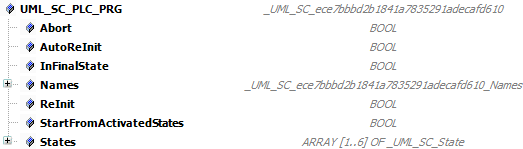

在示例项目中 SimplePLCChart.project, 隐式结构 UML_SC_PLC_PRG 为对象创建 PLC_PRG.
