应用示例：双手控制
双手控制（类别 4，PL e）用作编程示例 CODESYS Safety for EtherCAT Safety Module 并以 FBD 实现形式进行说明。
每个双手按钮均由输入模块（例如：EL1904）安全输入上的常闭和常开触点组合而成。输入测试处于活动状态，信号也会被检查是否存在差异（200 毫秒）。此外，两个按钮的同步操作以 500 毫秒的监控时间激活。
反馈回路通过安全输入读取。接触器 K1 和 K2 并联连接到安全输出。此电路的电流测量和输出测试处于活动状态。

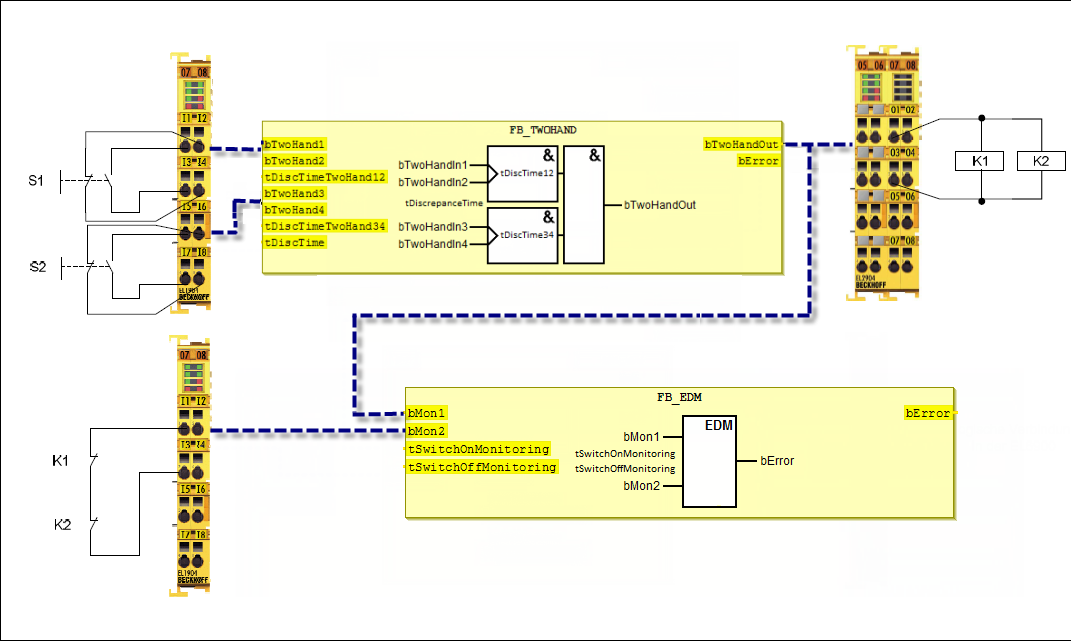

图 21. 带 EDM 的双手控制布局

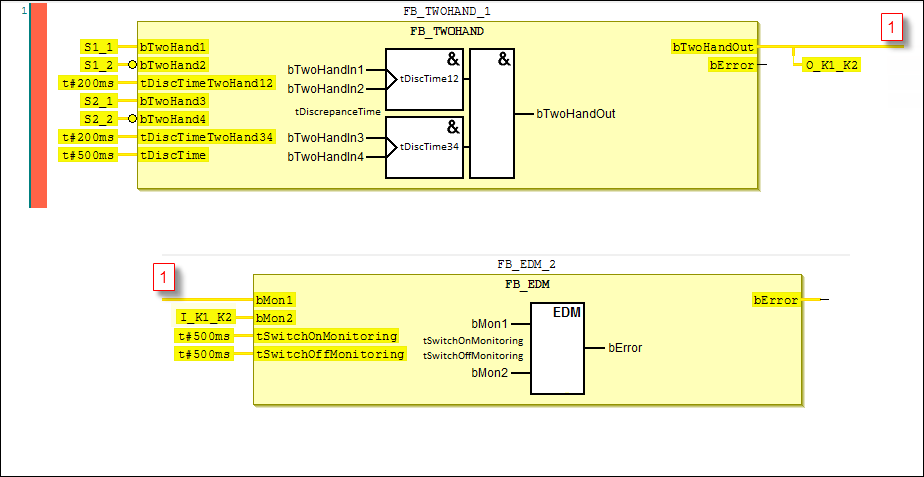

图 22. 编程示例的实现：使用 EDM 进行双手控制
表 1. 输入
姓名 | 数据类型 | 描述 |
|---|---|---|
|
| 双手按钮1：NO（常开） |
|
| 双手按钮1：NC（常闭） |
|
| 双手按钮2：NO（常开） |
|
| 双手按钮2：NC（常闭） |
|
| 联系方式 |
表 2. 输出
姓名 | 数据类型 | 描述 |
|---|---|---|
|
| 接触器的动作 |
|
| 错误标志 |
|
| 错误标志 |
表 3. 功能块参数
功能块 | 输入 | 常数值 | 描述 |
|---|---|---|---|
|
|
| 常闭触点与常开触点之间的差异时间 |
|
|
| 常闭触点与常开触点之间的差异时间 |
|
|
| 之间的差异时间 |
|
|
| 开启延迟 |
|
|
| 关机延迟 |
