介质冗余 (MRP)
媒体冗余（基于 MRP – 媒体冗余协议）是一种通过冗余通信路径提高系统可用性的功能。标准以太网只允许到一个网络参与者的单一、唯一的数据路径（线形和星形拓扑）。 MRP 允许将线路拓扑物理关闭到一个环。因此，参与者可以通过两条路径到达。
必须将 MRP 环网（也称为“MRP 域”）的所有参与者配置为介质冗余客户端 (MRC)，并且至少将其中一个配置为介质冗余管理器 (MRM)。如果环没有物理故障，则 MRM 会中断环以防止以太网数据无限循环。当检测到故障时，MRM 会打开环，并且可以重新访问断开的网段中的参与者。
介质冗余可以与系统冗余等其他冗余机制相结合。可以配置多个环，并且（如果设备支持）也可以配置多个环。本身不支持 MRP 的设备可以作为被动参与者（从 MRP 角度）连接到 MRP 环。一个示例是 MRP 交换机环，其余参与者连接到其上，就像在经典星形拓扑中一样。标准以太网协议的介质冗余是可协商的，因此不限于 PROFINET 沟通。

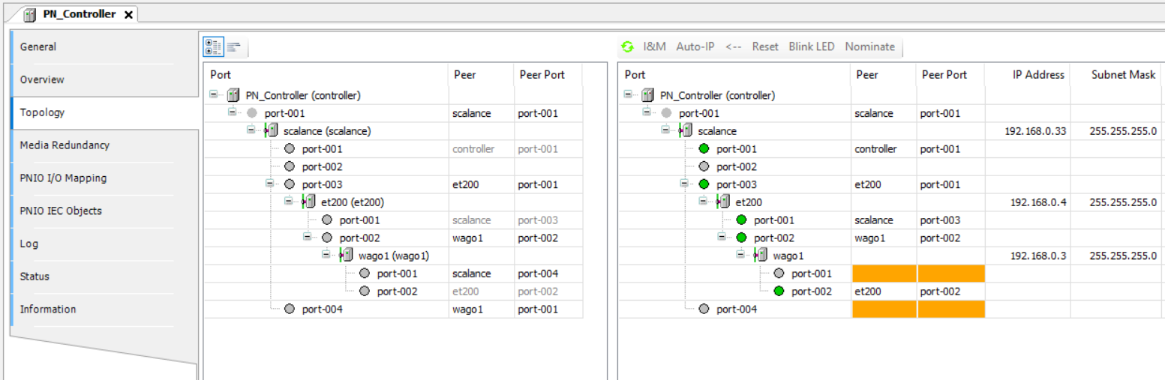

在拓扑编辑器中，配置端口切换 PROFINET 设备。
在最简单的情况下，还可以使用导入功能将尚未闭合的真实现有线拓扑导入到项目中。然后在配置中关闭环。
结果：

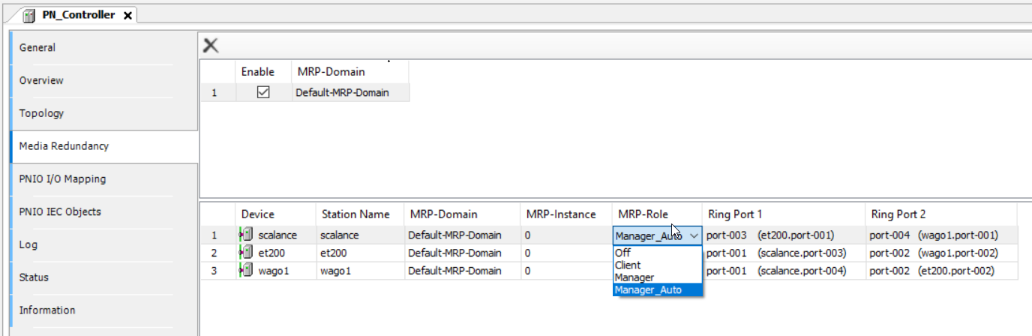

激活响铃并将参与者配置为 经理 或多个参与者 经理_汽车.
在 媒体冗余 选项卡，将显示与参与者的闭合环。
将项目下载到控制器。
这 PROFINET 设备在启动时使用 MRP 配置进行参数化。
只要环没有物理闭合，MRM 就会显示诊断“MRP 环打开”。
成功配置后，您现在可以物理关闭环。
重要
在环中断的情况下，环的重新配置可能会导致环的暂时中断 PROFINET 沟通。这是中断时间长于设置的看门狗时间的情况。 PROFINET 联系。此时间取决于设备数量（每个环最多 50 个设备）以及设备类型。总时间始终小于 200 毫秒，也可以显着缩短。
