CODESYS PROFIBUS

一个 PROFIBUS 网络由一个或多个主站和多个带模块的从站组成。在这个网络中， CODESYS 运行时系统可以用作主设备或从设备。

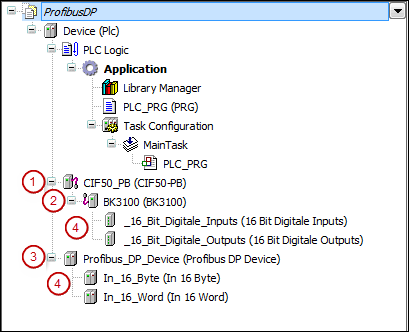

在主站 (1) 下方，您可以插入一个或多个带模块的从站 (2)。在从设备 (3) 下方，您可以插入 I/O 模块 (4)。

PROFIBUS 设备被导入 CODESYS 通过设备描述文件 (GSD)。这些文件随硬件提供。

在 CODESYS，可以在设备树中插入一个USB接口用于 PROFIBUS.此接口（“Softing”公司的 PROFIusb）连接到计算机的 USB 端口，在网络中用作 PROFIBUS 掌握。它提供了一个完整的功能 PROFIBUS 掌握。

(1) PROFIBUS 硕士 - 一般 (2) PROFIBUS 奴隶 - 一般 (3) PROFIBUS 从设备 – 常规 (4) PROFIBUS 模块 - 通用

有关现场总线支持的更多一般信息，请参见CODESYS， 看： 现场总线支持
