支持文本列表的枚举

文本列表可以支持枚举。在此列表中，用不同的语言为每个枚举值定义了一个符号名称。这些是哪些语言，你可以使用菜单中的命令文字清单调整。

在大多数情况下，文本列表中定义的名称是可视化所必需的，这样才能输出有意义的、依赖于语言的文本，而不是枚举成员的简单值。这可以对用户有所帮助，并有助于更好地理解。

如果您在应用程序中编辑枚举类型，则当您关闭它时，会出现一个提示，询问是否应自动更新受影响的可视化效果。

有关更多信息，请参阅：使用文本

表 20. 对象导航器中的枚举

DUT 对象：

双击该图标可打开声明编辑器。

在对象的快捷菜单中，命令添加文本列表支持可用。

DUT 对象：支持文本列表的枚举

双击该图标，枚举编辑器将在文本视图中打开。右侧有用于更改视图的图标。

在对象的快捷菜单中，命令移除对文本列表的支持可用。

表 21. 具有 “文本视图” 和 “本地化视图” 的枚举编辑器

该图标位于枚举编辑器的右侧。

点击该图标打开声明编辑器。

文字视图

该图标位于枚举编辑器的右侧。

单击该图标可打开本地化视图。显示了对文本列表的支持

本地化视图

例 235. 示例

在可视化中，您可以访问已实现的枚举文本列表。例如，在可视化元素的文本输出中，您可以输出与语言相关的文本，而不是数字枚举值。你是通过以这种身份工作实现的文本变量指定可视化元素的枚举变量，并在方括号中附加枚举名称。

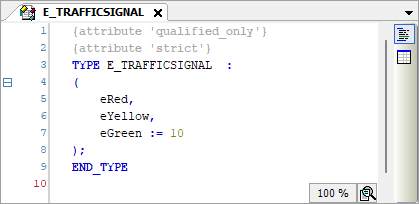

枚举变量的声明：

PROGRAM PLC_PRG
VAR
    eTrafficLight : E_TRAFFICSIGNAL;
END_VAR

在 IEC 代码中实现：

eTrafficLight := E_TRAFFICSIGNAL.eGreen

在 “属性” 下方可视化元素的属性编辑器中的条目文本:

The traffic light shows: %s

在 “属性” 下方可视化元素的属性编辑器中的条目文本变量:

PLC_PRG.eTrafficLight <E_TRAFFICSIGNAL>

该元素在运行时输出以下文本：

"The traffic light shows: green"
