配置 GPIO

这 GPIO.project 项目包含一个带有免费 GPIO 的应用程序，该应用程序带有一个配置了 I/O 映像的设备编辑器。数字输入和输出也在那里定义。

在设备编辑器中，在 GPIO 输入/输出图像 选项卡，一个 DWORD 为每个输入和输出声明变量。这 Bit<X> 包含的值 GPIO<X>.

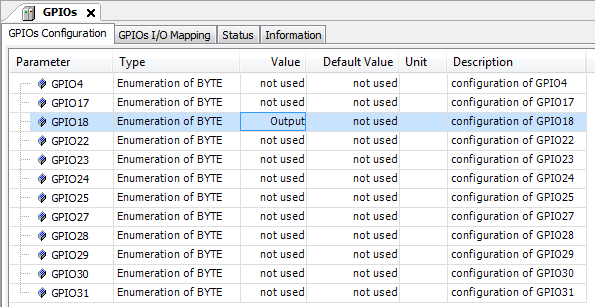

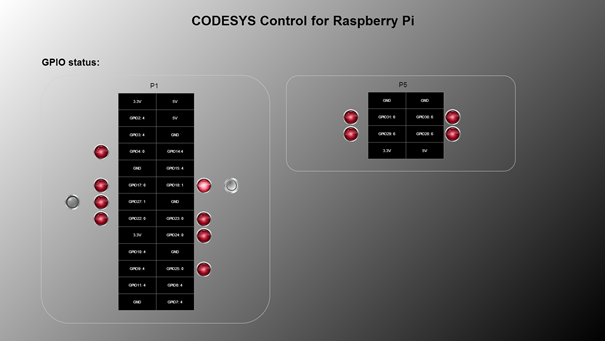

在示例中， GPIO18 被定义为输出。它被分配了一个闪烁的信号在 PLC_PRG 程序。可视化显示输入的值并允许设置输出。

Raspberry Pi B+ 型号变体有一个单独的扩展设备描述。为了使用 GPIO B+/Pi2 设备描述而不是 GPIO A/B， 点击 更新设备 在上下文菜单中选择 GPIO B+/Pi2 对话框中的设备类型。
