更改功能块实例的常量输入参数

要求：CFC 编辑器处于活动状态。实例化的功能块具有VAR_INPUT CONSTANT变量在其声明中。

1. 在编辑器中，通过调用功能块实例打开该运算块。

   宣言FB_DoIt已由常数补充MAXIMUM。

   FUNCTION_BLOCK FB_DoIt
   VAR_INPUT
       iAlfa : INT;
       iBravo: INT;
       sCharlie : STRING := 'Charlie';
       xItem : BOOL;
       iDelta : INT;
   END_VAR
   VAR_INPUT CONSTANT
       MAXIMUM : INT := 12;
   END_VAR
   VAR_OUTPUT
       iResult : INT;
       sResult : STRING;
       xResult : BOOL;
   END_VAR

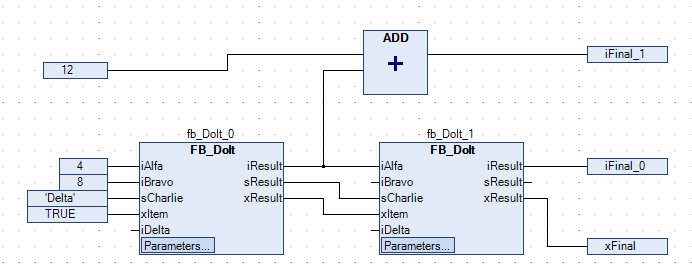

   功能块实例的图形表示包含参数按钮。

2. 登录控制器。

3. 点击参数功能块实例的按钮。

   这编辑参数对话框打开。

4. 点击价值参数内联监控字段中的列。

   这准备值对话框打开。

5. 类型20在为下一次写入或强制操作准备一个新值场地。

6. 点击好的确认输入。

   准备值显示在当前值旁边的尖括号中。例如：<20>



7. 点击调试 → 写入值。

   已写入准备好的值。参数已更改，并在项目中以值后的括号形式显示。



   两个值之间的差异通过功能块实例的参数字段旁边的红色星号显示。



8. 点击编辑参数关闭对话框。退出。

9. 点击CFC → 将准备好的参数保存到项目。

   更改的参数值已保存到项目中。参数字段旁边的星号消失。
