对话框：数据布局编辑器

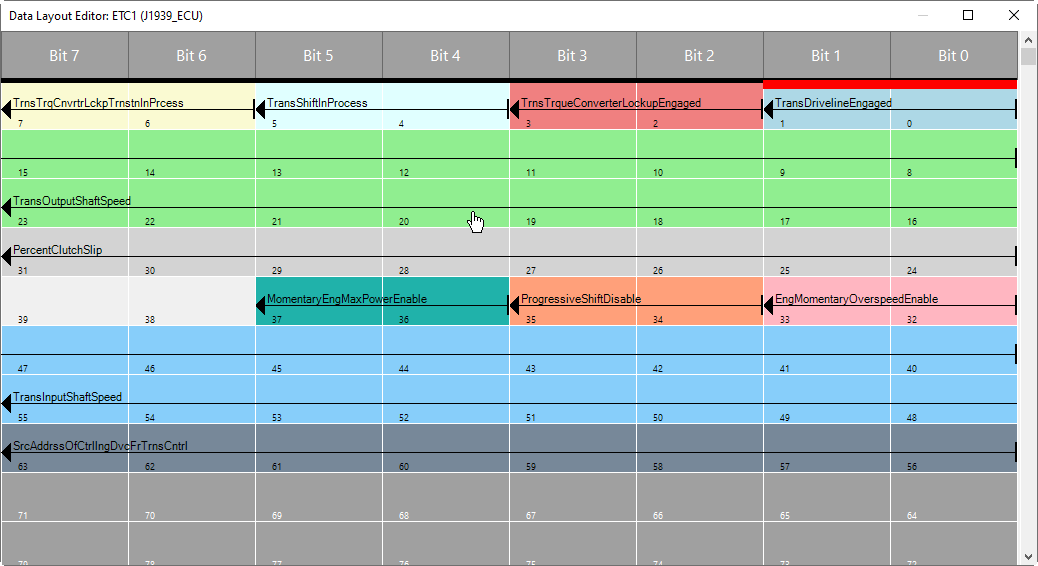

参数组数据布局的图形表示
数据区域的位置以图形方式显示，每个信号使用不同的颜色。
重叠区域用阴影标出，以便于识别。
图形表示应该有助于您了解数据的布局概况。
您可以移动数据范围的起始点和结束点，以改变信号的长度或信号在参数组内的位置。
由于编辑器不是模态的，您可以更改信号配置（选项卡：J1939-ECU – TX 信号 ) 无需关闭编辑器。
要分析和解释 CAN 消息的数据内容，您还可以以只读方式在线打开编辑器。
提示
在修改信号配置时，请保持数据布局编辑器处于打开状态。更改会立即生效并显示。
表 34. 编辑器中的图形符号
箭 | 当您将光标指向箭头时，光标的显示方式会发生变化，您可以移动数据范围的末尾。 |
酒吧 | 当您将光标指向该条形图时，光标的显示方式会发生变化，您可以移动数据范围的起始位置。 |
例 1. 例子
