命令：映射 I/O

象征：

此命令（类别“Composer”）打开一个对话框来定义模块和 输入/输出 配置。

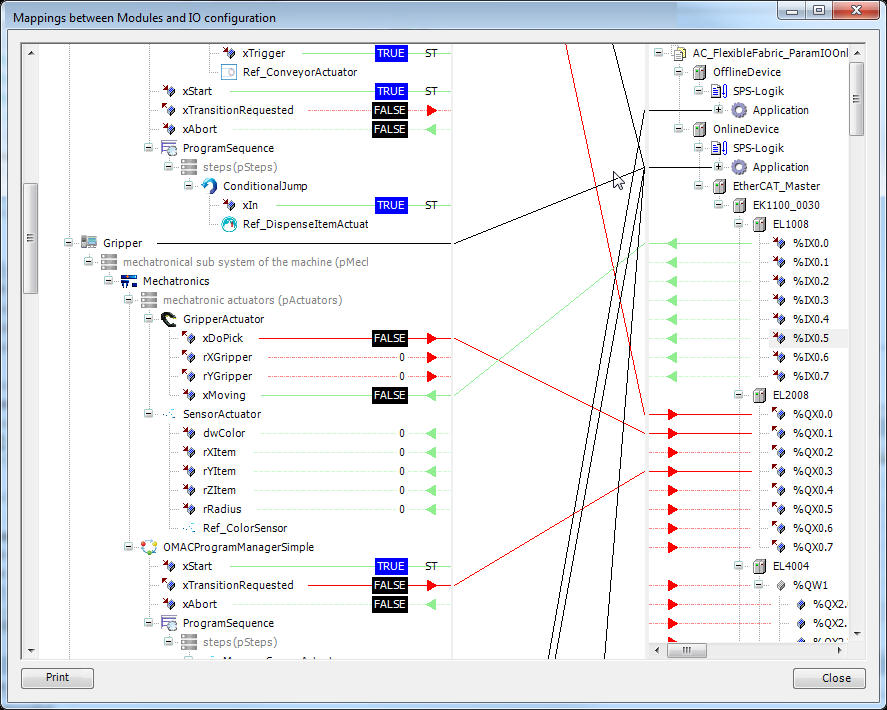

图 41. 对话： 输入/输出映射

在对话框的左侧，模块的所有输入和输出都根据以下内容以树形结构显示： 模块树。右侧是设备树的结构。

顶层模块与应用程序的连接是根据顶层模块的设置绘制的。无法在此对话框中更改此连接。

输入显示为绿色连接和绿色箭头 - 输出显示为红色。

开路输入或输出（无连接）以虚线显示。

如果 ST 表达式映射到输入 resp。输出时，连接将显示为“ST”。

模块和设备之间的连接只能是输入到输入或输出到输出。此外，两个连接必须具有兼容的数据类型。模块之间的连接只能从输入到输出，反之亦然。设备之间无法连接。

要创建连接，必须选择打开的输入或输出。选定的引脚以蓝色背景显示。输入和输出通过拖放连接。有效或无效的连接目标通过不同的鼠标指针指示。如果输入或输出被占用，现有连接将被删除。

如果设备或模块折叠，连接将被绘制为黑色，因为可能无法确定数据方向。

如果进一步折叠（例如上级设备），则连接也将被隐藏。这样做是为了改善概览，因为可以减少中间区域的线条粗细。

如果选择左侧或右侧的连接，则相应设备在折叠时将展开。

箭头显示数据方向。如果折叠的设备使用输入和输出，则该设备会显示绿色和红色箭头。如果只有输入或输出，还会显示数据方向。

在在线模式下，参数值显示在左侧。在此视图中无法更改这些值。

双击模块或设备，相应的对象将在编辑器中打开。

打印：此命令允许以概览方式打印设置的 I/O 映射。
