初期HMIプロジェクトの作成

初期状態：ビジュアライゼーションに表示されるコントローラーが実行され、コントローラーネットワークに接続されます。新しいHMIアプリケーションをプログラムするHMIデバイスも、コントローラーネットワークに接続されます。

1. を開始します CODESYS Development System。

2. クリック ファイル→新規プロジェクト。

   The 新しいプロジェクト ダイアログが開きます。

3. を選択 プロジェクト カテゴリと HMIプロジェクト テンプレート。名前と場所を指定します。

   例： HMI_Plant_Southwest

   The HMIプロジェクトの作成–HMIデバイスを選択します ダイアログが開きます。インストールされているすべてのHMIデバイスがそこに一覧表示されます。

4. 適切なデバイスを選択し、ビジュアライゼーションに表示するこのデバイスでPLCアプリケーションを起動します。

5. クリック 次。

   The HMIプロジェクトの作成–HMIデバイスに接続します ダイアログが開きます。

6. クリック ネットワークスキャンによるパスの選択 ボタン。

   The デバイスを選択 ダイアログには、コントローラーネットワーク内のすべてのアクティブなHMIデバイスが一覧表示されます。

   注：代わりに、デバイスの通信設定を直接指定できます。

7. デバイスを選択してダイアログを閉じます。

8. の中に HMIプロジェクトの作成–HMIデバイスに接続します ダイアログで、をクリックします 次 ボタン。

   The HMIプロジェクトの作成–オブジェクトの追加 ダイアログが開きます。

9. HMIアプリケーションに必要なオブジェクト（例：すべて）を有効化します。

   The HMIプロジェクトの作成–パースペクティブを選択 ダイアログが開きます。そこにあるHMIパースペクティブは事前設定されており、新しいプロジェクトのプロジェクト組織のプレビューが表示されます。

10. あなたの仕事に最も実用的な視点を選択してください。変更はいつでも可能です。

11. クリック 出口 ボタン。

    The HMI_Plant_Southwest プロジェクトはで作成され、開かれます CODESYS。

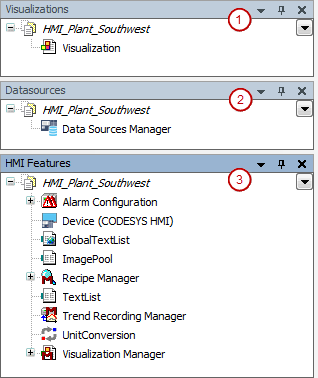

    • HMIの視点：

    • （1）： 視覚化 見る

    • （2）： データソース 見る

    • （3）： HMIの機能 見る
