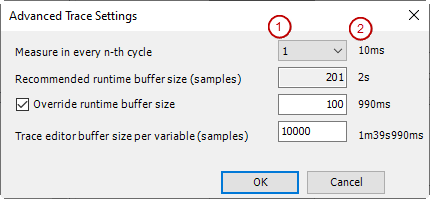

ダイアログ：トレンド設定の詳細

n番目のサイクルごとの測定

nタスクサイクルごとのデータサンプリング

ディフォルト： 1;次に、アプリケーションは各タスクサイクルでデータサンプリングを実行します。

で指定された値から自動的に計算されるサンプリング間隔 n番目のサイクルごとの測定 オプション

例： 100ms

推奨されるランタイムバッファサイズ（サンプル）

自動的に計算されるため、アプリケーションが実行時にトレース変数ごとに保存できるサンプルの推奨数

この値は、ランタイムシステムの最大リングバッファサイズを決定します。このバッファサイズは、タスクサイクルタイムとの値から自動的に計算されます。 n番目のサイクルごとに測定 オプション、およびが表示されます。

このバッファサイズは、 ランタイムバッファサイズを上書きする オプションは 無効。

アプリケーションがランタイムシステムでデータをサンプリングする時間間隔の最大長

例： 2s

注：計算は、トレース構成の設定がで設定されている場合にのみ可能です。 トレース構成 ダイアログ、したがってタスクサイクルタイムがわかっています。

ランタイムバッファサイズを上書きする

：入力フィールドで、独自に定義したバッファサイズを指定できるようにします

実行時には、ここで指定した値が使用され、に表示される値は使用されません。 推奨されるランタイムバッファサイズ（サンプル） オプション。

例： 100

少なくとも 10

：アプリケーションは、によって計算された値ではなく、この値を使用します CODESYS から 推奨されるランタイムバッファサイズ（サンプル） オプション。

アプリケーションがランタイムシステム上のデータを上書きせずにサンプリングする時間間隔の最大長

例： 6s

変数ごとのトレースエディタのバッファサイズ（サンプル）

トレースエディタで変数ごとに保存できる値の数

例： 10000

トレースエディタに表示される最大期間は、データサンプリングの最大数とサンプリング間隔によって決まります。トレースエディタで、この時間の最大値までスクロールバックできます。
