オンラインモードの安全FBDエディター

変数の現在の値は、オンライン モードの Safety FBD エディターに表示されます。

確認済みの接続については、エディターで値を準備して書き込みおよび強制することができます。準備された値は山括弧で表示されます (例: <5>)。

ブール変数の値の準備は、値をダブルクリックすることで行われ、その値は TRUE そして FALSE。

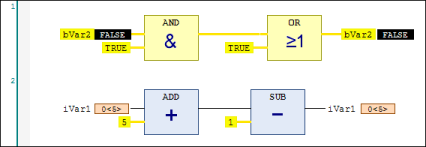

図 26. 変数の値の準備 Var2

他のタイプの変数については、 価値を準備する 値をクリックするとダイアログが開きます。このダイアログの説明は 力の値

Safety FBDエディタで準備された値は、宣言部分の準備された値のフィールドにも同様に表示され（オンラインモードの変数宣言エディタ）および必要に応じて 監視ウィンドウ。
