IO-Link統合
などのIO-Linkデバイス PROFINET IO-Linkマスター機能（IOLM）を備えたモジュールまたはデバイスと接続されたIO-Linkデバイス（センサーなどのIOLD）は、原則として追加の対策なしで使用できます。
PROFINET このためのIO-Linkプロファイルを定義します。これは、IO-Linkオブジェクトと関数のマッピングを記述します。 PROFINET サブモジュール：
IO-LinkデバイスのIOデータは、これらのプロキシサブモジュールのIOデータにマッピングされます。
非巡回 PROFINET サービスは、IO-Linkコマンドの送信とパラメーターの送信に使用されます（ProfinetCommon / IO-LinkのFBを参照）。
IO-Linkイベントと診断はにマッピングされます PROFINET アラームと診断データ。
次に、製造元固有のツール（PDCT –ポートおよびデバイス構成ツール）を使用して、IO-Linkデバイスの非常に複雑なパラメーター化を実行する必要があります。 CODESYS また、個別のライセンスIO-Linkプラグインも提供します。このプラグインには、IO-Linkデバイスディスクリプション（IODD）を使用して便利なパラメーター化を可能にするコンフィギュレーターが含まれています。さらに、IO-Linkデバイスの汎用（バイトストリームとして送信されることを意味します）IOデータは、IODDからの記述データを使用して作成されます。もう1つの利点は、IO-Linkデバイスパラメータのバックアップです。 CODESYS 事業。
による構成の場合 CODESYS IO-Link、IODDをインポートする必要があり、生成されたIO-Linkデバイスは、デバイスツリーのIOLDプロキシサブモジュールの下に挿入する必要があります。

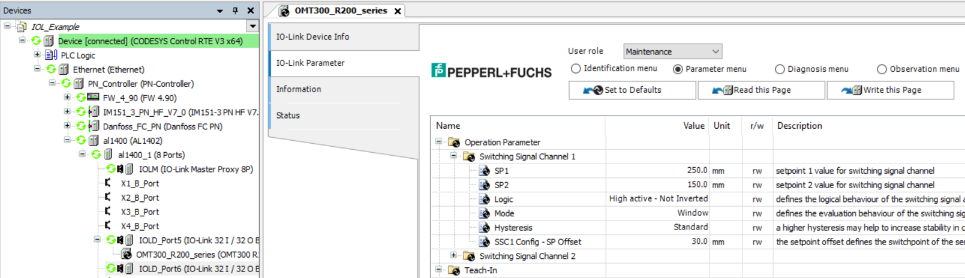

IODDデバイスがIOLDプロキシサブモジュールの下に追加されると、 IO-Link統合 このオブジェクトのタブが表示されます。そこではさらに多くの設定が可能です。
IODD-IO構成をダウンロードする |
追加のI / Oマッピングが生成されます。これは、汎用バイトストリームの代わりに、IODDからの情報を使用して準備されたI / Oマッピングを提供します。 での一般的な入力 PROFINET サブモジュールは引き続き使用できます。での既存の入力 PROFINET 一貫性の理由から、サブモジュールは評価されなくなりました。 |
プロバイダーIDとデバイスIDを適応させる |
|
