FBD/LD/IL要素:分岐
シンボル：

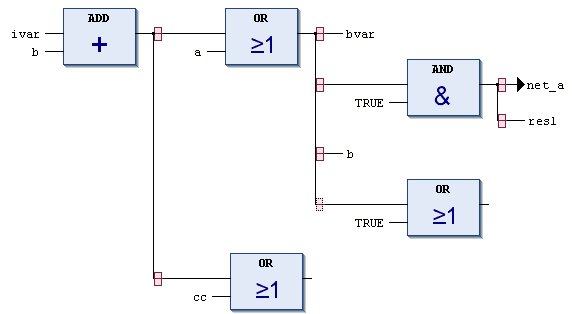

この要素はLDエディタとFBDエディタで使用でき、開いた分岐を表します。分岐は、現在のカーソル位置以降の処理ラインを2つのサブネットワークに分割し、上から下へ順に処理を実行します。各サブネットワークをさらに分岐させることができ、ネットワーク内に複数の分岐が作成されます。
各サブネットワークの分岐点にはマーカー シンボル (四角形) が付けられており、これを選択してさらにコマンドを実行できます。
ヒント
そのコピー、カット、 そしてペーストコマンドはサブネットワークでは使用できません。
サブネットワークを削除するには、まずネットワークのすべての要素を削除し、次にサブネットワークのマーカー シンボルを削除する必要があります。
詳細については、以下を参照してください。
