挿入する EtherNet/IP スキャナー
新しいプロジェクトを作成するには CODESYS Control Win コントローラ。
デバイスツリーで、 CODESYS Control Win コントローラ。
コンテキストメニューで、 デバイスを追加。
の デバイスを追加 ダイアログが開きます。
デバイスの選択で、 イーサネット デバイス。これは イーサネット/IP → イーサネットアダプタ ノード。
クリック デバイスを追加 ボタン。
この装置は、 CODESYS Control Win デバイスツリー内。
デバイスツリーで、 イーサネット デバイスを追加し、 EtherNet/IP スキャナー その下のデバイス。

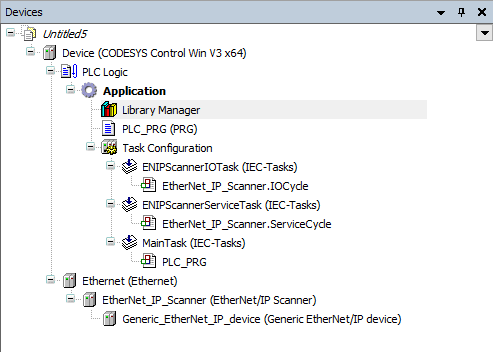

の EtherNet/IP スキャナは、イーサネットアダプタの下のデバイスツリーに追加されます。さらに、 ENIPScannerIOTask そして ENIPScannerサービスタスク タスクは タスク構成。
デバイスツリーで、 EtherNet/IP スキャナーとその下に使用されるリモート アダプターを追加します。
ヒント
表示されるデバイスについては、 デバイスを追加 ダイアログでは、まず製造元からの EDS デバイス記述をデバイス リポジトリにインストールする必要があります。
詳細については、以下を参照してください。 ダイアログ: デバイスリポジトリ
クリック デバイスを追加 ダイアログを閉じます。
デバイス ツリーでデバイスをダブルクリックして、リモート アダプターの設定を開きます。
必要に応じてアダプタの設定を調整します。
例えば： IPアドレス または 接続
ヒント
汎用リモートアダプターは、 CODESYS Development Systemこのリモート アダプターは事前に構成されていないため、上級ユーザーのみが使用する必要があります。
ヒント
使用済みのデバイスは、 デバイスのスキャン コマンド。詳細については、以下を参照してください。 指示： EtherNet/IP –デバイスをスキャンする
