挿入する EtherNet/IP ローカルアダプタ
新しいプロジェクトを作成するには CODESYS Control Win コントローラ。
デバイスツリーで、 CODESYS Control Win コントローラ。
コンテキストメニューで、 デバイスを追加。
の デバイスを追加 ダイアログが開きます。
デバイスの選択で、 イーサネット デバイス。これは イーサネット/IP → イーサネットアダプタ ノード。
クリック デバイスを追加 ボタン。
この装置は、 CODESYS Control Win デバイスツリー内。
デバイスツリーで、 イーサネット デバイスを追加し、 EtherNet/IP ローカル アダプタ その下のデバイス。

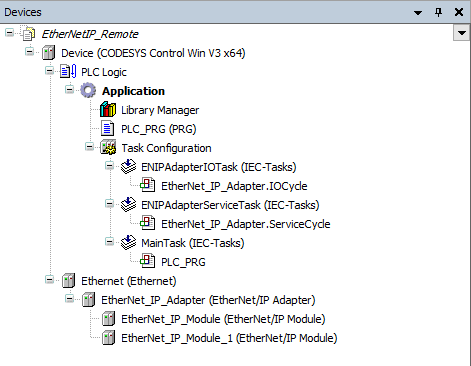

の EtherNet/IP ローカルアダプタは、デバイスツリーの下に追加されます。 EtherNet/IP アダプタ。さらに、 ENIPアダプタIOTask そして ENIPアダプタサービスタスク タスクは タスク構成。
デバイスツリーで、 EtherNet/IP アダプタと追加 EtherNet/IP その下で使用されるモジュール。
クリック デバイスを追加 ダイアログを閉じます。
デバイス ツリーでデバイスをダブルクリックして、ローカル アダプタのデバイス エディターを開きます。
ローカル アダプターの設定を構成します。
上の 一般的な タブでは、ネットワーク内でデバイスを識別できるように個々のパラメータを設定できます。また、追加機能を有効にすることもできます。
デバイス ツリーでデバイスをダブルクリックして、モジュールのデバイス エディターを開きます。
個々のモジュールを構成します。
上の アセンブリ タブでは、アダプタの接続の I/O マッピングとなるパラメータを追加できます。
