EtherCAT – PROFIBUS スレーブEL6731_0010ターミナル

CODESYS BeckhoffのEL6731_0010デバイスをサポートします。このデバイスは、 EtherCAT に PROFIBUS 奴隷。ゲートウェイを下に挿入します EtherCAT EK1100カプラー。次に、通常のように構成できます EtherCAT 奴隷。

ゲートウェイを挿入すると、 PROFIBUS スレーブノードは自動的に挿入されます。この PROFIBUS スレーブは標準のように機能します PROFIBUS 奴隷。

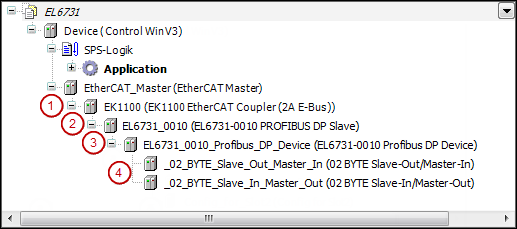

（1） EtherCAT カプラー （2）ゲートウェイ EtherCAT PROFIBUS 奴隷 （3） PROFIBUS 奴隷 （4） PROFIBUS モジュール

挿入します PROFIBUS 以下のモジュール PROFIBUS 奴隷。エディターダイアログでは、典型的なを設定することができます PROFIBUS パラメータとI / Oチャネル。
