アドレス指定とルーティング

アドレス指定とは、制御ネットワークのトポロジが一意のアドレスにマップされることを意味します。

ノードアドレスは階層的に構成されています。

ネットワーク接続ごとに、関連付けられたブロックドライバーがローカルアドレスを決定します。これにより、ローカルネットワーク内のノードが一意に識別されます。完全なノードアドレスは次のように形成されます。ローカルアドレスは、親によって割り当てられたローカルネットワークのサブネットインデックスの前に付加されます。次に、サブネットインデックスは、親のノードアドレスの前に配置されます。

これにより、サブネットインデックスの長さ（ビット単位）がデバイスによって決定されます。逆に、ローカルアドレスの長さは、ネットワークのタイプによって決まります。

メインネットワークのないノードは、アドレス0のトップレベルノードです。親を含まないメインネットワークのあるノードも、同様にトップレベルノードです。メインネットワークのローカルアドレスが与えられます。

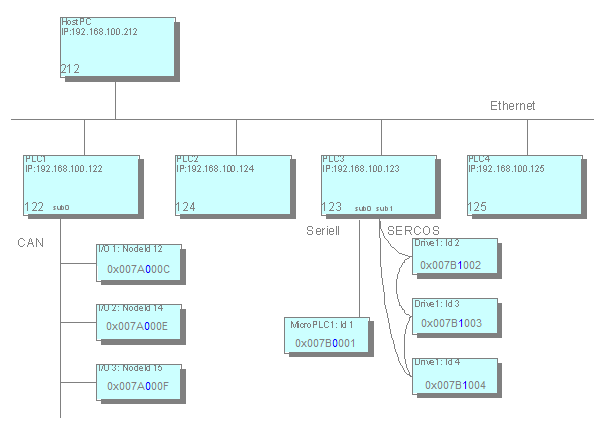

ここで制御ネットワークの例を参照してください。

この例では、ノードのアドレスは16進表記で表されています。最初の4桁は、メインネットワーク内のそれぞれの親のアドレスを表します。たとえば、 0x007A=122 にとって PLC1。次のバイト（青色のフォント）はサブネットインデックス用に予約されており、その後にローカルアドレスが続きます（例： C=12 ノードIDの場合 12）。アドレスの構造化により、無駄のないルーティングアルゴリズムが可能になります。したがって、たとえばルーティングテーブルは不要です。情報はローカルでのみ照会されます。つまり、独自のアドレスと親ノードのアドレスを介して照会されます。これに基づいて、ノードはデータパッケージを正しく処理できます。

相対アドレス指定 は特殊なケースです。相対アドレスには受信者のノード番号は含まれていませんが、送信者から受信者へのパスを直接記述しています。原則は、ファイルシステムの相対パスに似ています。アドレスは、パッケージを上向きに転送する必要のあるステップ数で構成されます。これらは、対応する親へのステップであり、後続のパスから宛先ノードまでのステップです。

相対アドレス指定の利点は、サブツリー全体がネットワーク全体の別の場所に移動された場合でも、同じサブツリー内の2つのノードが通信を継続できることです。このシフトのために絶対ノードアドレス指定を変更する必要がありますが、相対アドレス指定は引き続き有効です。

アドレス決定

ノードが自身のアドレスを知るには、その親ノードのアドレスを知っているか、それが最上位ノードであることを知っている必要があります。この目的のために、ノードは起動中にアドレス決定のためにすべてのネットワークデバイスにメッセージをディスパッチします。このメッセージへの応答を受信しない限り、ノードはそれ自体を最上位ノードと見なしますが、可能な親の検索を続行します。親ノードは、そのアドレスをアナウンスすることで応答します。したがって、ノードは独立してそのアドレスを完成させ、サブネットにアナウンスします。

アドレスの決定は、起動中またはプログラミングに使用されるPCの要求に応じて実行できます。
