カメラモジュールの構成
カメラ画像の保存
要件：Raspberry Pi Camera拡張ハードウェアが接続され、アクティブ化されている。
The Camera.project プロジェクトには、Raspberry Pi Cameraモジュールを制御し、個々の画像を取得してファイルとして保存するアプリケーションが含まれています。
重要
一部のモデルでは、プリインストールされています RPi Cam Control アプリケーションを無効にする必要があります。これを行うには、ブラウザを開いて指定します http://<network address>。設定ページが開きます。を実行します stop camera そこにコマンド。
を開きます
Camera.projectプロジェクトして更新します。デバイスツリーで、ダブルクリックします 端末。
デバイスエディタが開きます。
の 通信設定、 クリック スキャンネットワーク。
Raspberry Piと開発システムが同じネットワーク上にある場合は、RaspberryPiが表示されて選択できます。
それを選択してクリックします 。
アプリケーションがRaspberryPiにダウンロードされます。
プログラムを起動します（ F5 鍵）。
をセットする
xTakePicture変数TRUE。カメラが写真を撮り、その名前でローカルファイルシステムに保存します
Picture.jpg。
下のデバイスエディタで画像ファイルをコピーできます ファイル あなたの開発システムに。クリック
ファイルビューを更新するための記号。
カメラ画像の視覚化
The CameraStream.project プロジェクトには、カメラのライブストリームまたは単一の画像のみを表示するWebVisuユーザーインターフェイスを備えたアプリケーションが含まれています。
要件：Raspberry Pi Camera拡張ハードウェアが接続され、アクティブ化されている。
重要
のバージョンに応じて RPi_Cam_Web_Interface 含まれているApacheインストールの場合、デフォルトの場所は次のようになります。 ../var/www/ また ../var/www/html/。場所は、アプリケーションで使用されます PLC_PRG 3行目で、それに応じて調整する必要があります。
を開きます
Camera.projectプロジェクトして更新します。デバイスツリーで、ダブルクリックします 端末。
デバイスエディタが開きます。
の 通信設定、 クリック スキャンネットワーク。
Raspberry Piと開発システムが同じネットワーク上にある場合は、RaspberryPiが表示されて選択できます。
それを選択してクリックします 。
アプリケーションがRaspberryPiにダウンロードされます。
プログラムを起動します（ F5 鍵）。

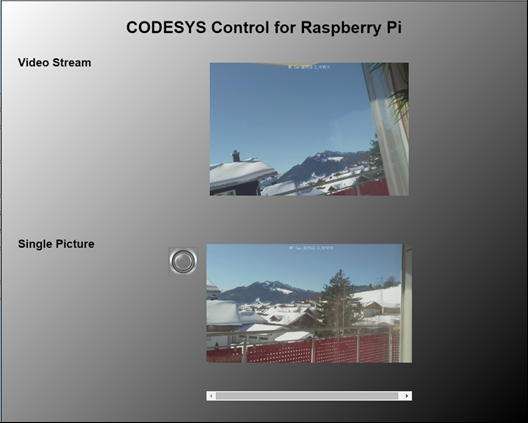

任意のブラウザ（おそらくスマートフォン）を開き、アドレスを指定します
<network address>:8080/webvisu.htm。プロジェクトのユーザーインターフェイスが開きます。上の部分はカメラのライブストリームを示し、その下には最後のフレームが表示されます。ボタンをクリックすると、フレームが更新されます。
