ファンクションブロックインスタンスの定数入力パラメータの変更

要件: CFCエディタがアクティブであること。インスタンス化された関数ブロックにはVAR_INPUT CONSTANT宣言内の変数。

1. エディターで、関数ブロック インスタンスを呼び出してボックスを開きます。

   宣言FB_DoIt定数によって補完されているMAXIMUM。

   FUNCTION_BLOCK FB_DoIt
   VAR_INPUT
       iAlfa : INT;
       iBravo: INT;
       sCharlie : STRING := 'Charlie';
       xItem : BOOL;
       iDelta : INT;
   END_VAR
   VAR_INPUT CONSTANT
       MAXIMUM : INT := 12;
   END_VAR
   VAR_OUTPUT
       iResult : INT;
       sResult : STRING;
       xResult : BOOL;
   END_VAR

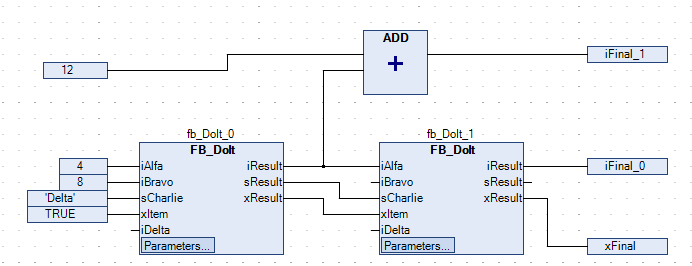

   ファンクションブロックインスタンスのグラフィカル表現には、パラメータボタン。

2. コントローラーにログインします。

3. クリックパラメータファンクションブロックインスタンスのボタン。

   そのパラメータの編集ダイアログが開きます。

4. クリック価値パラメータのインライン監視フィールド内の列。

   その価値を準備するダイアログが開きます。

5. タイプ20の中で次の書き込みまたは強制操作のために新しい値を準備する分野。

6. クリックわかりました入力内容を確認します。

   準備された値は、現在の値の横に山括弧で囲んで表示されます。例: <20>



7. クリックデバッグ → 値の書き込み。

   用意した値が書き込まれます。パラメータが変更され、プロジェクト内で値の後の括弧内に表示されます。



   両方の値の差は、関数ブロック インスタンスのパラメーター フィールドの横にある赤いアスタリスクで表示されます。



8. クリックパラメータの編集ダイアログを閉じます。ログアウトします。

9. クリックCFC → 準備したパラメータをプロジェクトに保存。

   変更したパラメータ値がプロジェクトに保存されます。パラメータフィールドの横にあるアスタリスクが消えます。
