コマンド: 属性付きメンバーを入力として使用する


関数 : このコマンドを使用すると、構造体のメンバーをスカラー型の入力に接続できます。

電話 CFC →ピンメニュー、ピンコンテキストメニューで

要件 : CFC エディターがアクティブで、関数ブロック入力が選択されています。

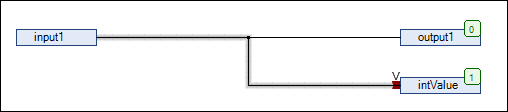

後続の機能ブロックの入力に接続される構造体のメンバーには、{attribute 'ProcessValue'}プラグマ。構造体メンバーのデータ型は、後続の入力のデータ型と互換性がなければなりません。このように接続された入力には、Vシンボル。

4.
TYPE QINT :
STRUCT
        Status : STRING;
        {attribute 'ProcessValue'}
        Value1 : INT;
        Value2 : INT;
END_STRUCT
END_TYPE
PROGRAM PLC_PRG
VAR
        input1: QINT;
        output1: QINT;
        intValue: INT;
END_VAR

実行しない場合は属性付きメンバーを入力として使用するこのリンクに対してコマンドを実行すると、コンパイラ エラーが発生します。
