セクション: メタデータ

セクション MetaData 説明、カテゴリ、アイコン (サイズは 16x16 ピクセルおよび 32x32 ピクセル) が含まれます。

SEC MetaData                                                                                                                                                                                                                                        //optional: yes, modifier: [UPDATE]]
    Desc := <description>;                   //optional: no, type: text
    Category := <category name>;             //optional: no, type: CategoryPath
    Icon_16 := <icon16 name>;                //optional: no, type: image
    Icon_32 := <icon32 name>;                //optional: no, type: image
    Inst_Prefix := <instance prefix>;        //optional: yes, type: IDOrNothing
    Default_Inst_Name := <instance name>;    //optional: yes, type: text
    Links := ['<link1>','<link2>',...]       //optional: Yes, type: UriCollection
END_SEC

定義タイプの構文に関する詳細は、セクションで説明されています。モジュール宣言。

. 仕様：

セクションの場合 MetaData が見つからない場合、このモジュールはインスタンス化できないベースモジュールとして使用されます。
Category 同じ主題に属するモジュールのトピックを定義します。キャラクター | 「モジュールの追加」ダイアログに要素の階層構造を作成します。キャラクター | そして newline または carriage return 構造名には使用できません。
Icon_16 解像度 16 x 16 ピクセルのアイコンの名前を定義します。アイコンのイメージはイメージプールで定義する必要があります。アイコン Icon_16 モジュールツリーとアイコンに使用されます Icon_32 情報ダイアログ用。
Inst_Prefix 生成された FB インスタンスとサブモジュールインスタンスの名前のデフォルトのプレフィックスを定義します。空のプレフィックス (Inst_Prefix := ) も可能ですが、機能ブロックの他の変数名と重複する可能性があります。このプリ設定はセクションで上書きできます。 Slot。
モジュールクラスから派生する場合 IMPORTS、セクション MetaData このセクションが基本モジュールに存在する場合は更新する必要があります。これを行うには、セクションを修飾子で宣言する必要があります。 UPDATE そして説明を再定義する必要があります。
Default_Inst_Name このスロットの子であるモジュールインスタンスのデフォルト名を定義するために使用できます。追加された各モジュールは、「Default_Inst_Name」で定義されたテキストリストエントリを使用して、デフォルトでこの名前を取得します。親スロットのデフォルト名がある場合は、モジュールのメタデータ内の名前よりもこの名前が優先されます。
Links リンクのリストを定義します。リンクはモジュールエディターに表示されます。情報タブ。リンクリストの先頭URLの内容が表示されます。 情報 タブ。

例 16. 例

SEC MetaData
        Desc := TL.Desc_Drives ;
        Category := 'Mechatronics'|'Drives' ;
        Icon_16 := IP.Drive_Icon_16 ;
        Icon_32 := IP.Drive_Icon_32 ;
        Default_Inst_Name := IDrive ;
        Links := ['file:///d:\Document1.pdf', 'https://www.codesys.com', 'mailto:info@codesys.com'];
END_SEC

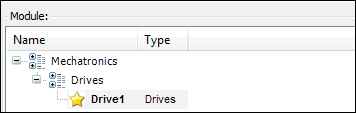

Category := 'Mechatronics'|'Drives 次の構造を作成します。
