I/O

このダイアログは、モジュールの入力と出力に関する情報を提供します。入力と出力はモジュールの I/O 需要を表し、以下に接続できます。

オンラインモードでは、 オンラインの価値 列が表示され、コントローラの現在値が表示されます。

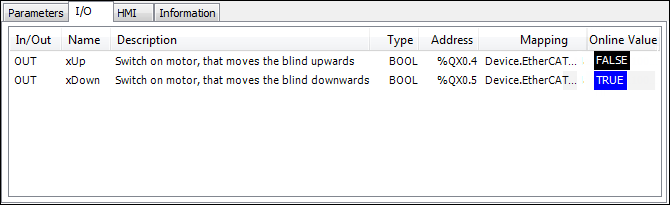

図 3. モジュールインターフェースのI/O概要

をクリックすると、 マッピング フィールドをクリックすると、I/O マッピング ダイアログが開きます。

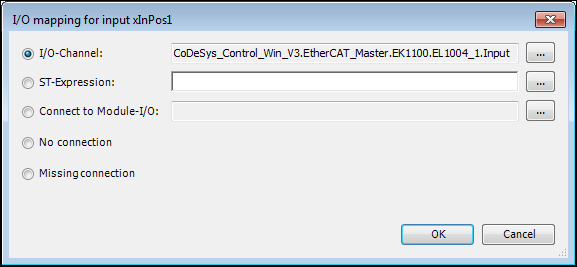

図 4. I/Oマッピングのダイアログ

I/Oチャネル: をクリックすると、 … ボタンをクリックすると、入出力をデバイス I/O にマップするための別のダイアログが開きます。

ST式: このオプションを使用すると、入力/出力を ST 式にマッピングできます。をクリックすると、 ボタンをクリックすると、変数を選択するための入力アシスタントが開きます。

モジュールI/Oに接続: このオプションは、接続のない I/O に入力/出力をマップするために使用できます。をクリックすると、 ボタンをクリックすると、入力アシスタントが開き、モジュールを選択できます。

接続がありません: 入力/出力のマッピングがありません。このオプションは次のようなものです 接続がありませんですが、警告メッセージは生成されません。

接続がありません: このオプションはデフォルトであり、プロジェクトの生成時にメッセージ ビューに警告が生成されます。
