Creazione di progetti HMI iniziali

Situazione iniziale: il controller da visualizzare in una visualizzazione viene eseguito e connesso alla rete del controller. Anche il pannello operatore per il quale si programma una nuova applicazione HMI è collegato alla rete del controllore.

1. Inizia il CODESYS Development System.

2. Clic File → Nuovo progetto.

   Il Nuovo progetto si apre la finestra di dialogo.

3. Seleziona il Progetti categoria e il Progetto HMI modello. Specificare un nome e una posizione.

   Esempio: HMI_Plant_Southwest

   Il Crea progetto HMI: scegli il dispositivo HMI si apre la finestra di dialogo. Qui sono elencati tutti i pannelli operatore installati.

4. Selezionare il dispositivo appropriato e avviare l'applicazione PLC su questo dispositivo che si desidera visualizzare in una visualizzazione.

5. Clic Prossimo.

   Il Crea progetto HMI – Collega al dispositivo HMI si apre la finestra di dialogo.

6. Clicca il Seleziona Percorso per scansione di rete pulsante.

   Il Seleziona dispositivo finestra di dialogo elenca tutti i dispositivi HMI attivi nella rete del controller.

   Nota: invece, puoi specificare direttamente le impostazioni di comunicazione del tuo dispositivo.

7. Seleziona il tuo dispositivo e chiudi la finestra di dialogo.

8. Nel Crea progetto HMI – Collega al dispositivo HMI finestra di dialogo, fare clic su Prossimo pulsante.

   Il Crea progetto HMI – Aggiungi oggetti si apre la finestra di dialogo.

9. Attivare gli oggetti necessari per la propria applicazione HMI (esempio: tutti).

   Il Crea progetto HMI: scegli Prospettiva si apre la finestra di dialogo. La prospettiva HMI è preimpostata e viene visualizzata un'anteprima dell'organizzazione del progetto nel nuovo progetto.

10. Seleziona la prospettiva più pratica per il tuo lavoro. Le modifiche sono possibili in qualsiasi momento.

11. Clicca il Uscita pulsante.

    Il HMI_Plant_Southwest il progetto viene creato e aperto CODESYS.

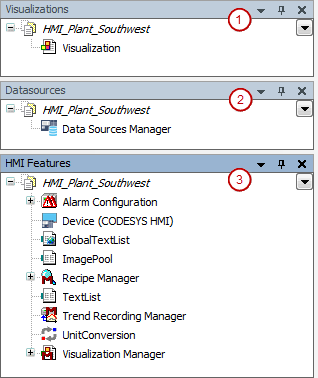

    • Prospettiva HMI:

    • (1): Visualizzazioni Visualizza

    • (2): Origine dei dati Visualizza

    • (3): Funzionalità HMI Visualizza
