Comando: Disattiva/attiva gruppo

Richiamo: menu contestuale del SafetyApp oggetto

Presupposto: per eseguire il comando è necessario aver effettuato il login con l'applicazione standard. L'applicazione standard deve essere nel file [run] stato.

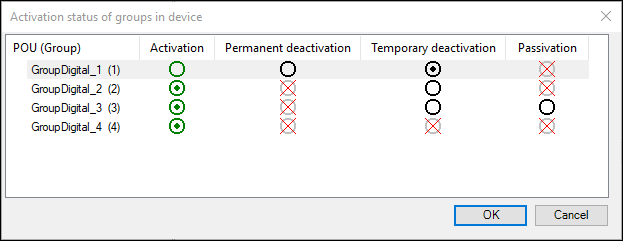

Figura 33. Disattivazione on-line
Disattivazione on-line


POU di sicurezza

Nome della POU nell'albero dei dispositivi

Attivazione

Un gruppo disattivato è attivato permanentemente. Dopo aver attivato il gruppo, la POU associata viene arrestata. Per avviarlo è necessario impostare successivamente il suo segnale RUN da 0 a 1.

Disattivazione permanente

Il gruppo è permanentemente disattivato. Vengono impostati i valori sostitutivi per le uscite della corrispondente POE.

Vedere: Visualizzazione dei valori sostitutivi dopo la disattivazione

Disattivazione temporanea

Il gruppo viene disattivato una volta fino alla volta successiva EtherCAT SafetyIl modulo viene acceso e poi si riattiva automaticamente. Alla disattivazione vengono impostati i valori sostitutivi per le uscite della POU.

Passivazione

Passivazione: Un gruppo con esattamente uno FSoE Il modulo viene disattivato quando il dispositivo collegato è stato disconnesso dall'impianto. Dopo la disattivazione tramite comando online, la connessione definita nel gruppo deve riportare a COM error all'interno del Passivazione del timeout tempo (valore predefinito 10 secondi). Se il dispositivo è ancora presente dopo il Passivazione del timeout quindi no COM error viene segnalato, viene impostato un errore cumulativo e viene generato un messaggio diagnostico corrispondente.

Passivazione del timeout

Tempo scaduto

OK

Dopo aver confermato la finestra di dialogo, si apre una finestra di dialogo di accesso. L'utente deve disporre delle autorizzazioni necessarie per eseguire questo comando.


Stato attuale di disattivazione del gruppo nel modulo di sicurezza


Selezionabile come nuovo stato di disattivazione


Selezionato nuovo stato di disattivazione. Diventa attivo dopo la conferma con OK e aver effettuato l'accesso con successo.


Metodo di disattivazione non abilitato per questo gruppo. (L'attivazione è sempre possibile.)

Lo stato cambia da attivo a inattivo immediatamente dopo l'esecuzione del comando. Lo stato cambia da inattivo ad attivo solo dopo un fronte positivo del segnale per CORRI/FERMI. Lo stato del POU (attivo/inattivo) viene visualizzato nella struttura ad albero dei dispositivi dietro il nome dell'oggetto.
