Gestione dinamica degli I/O

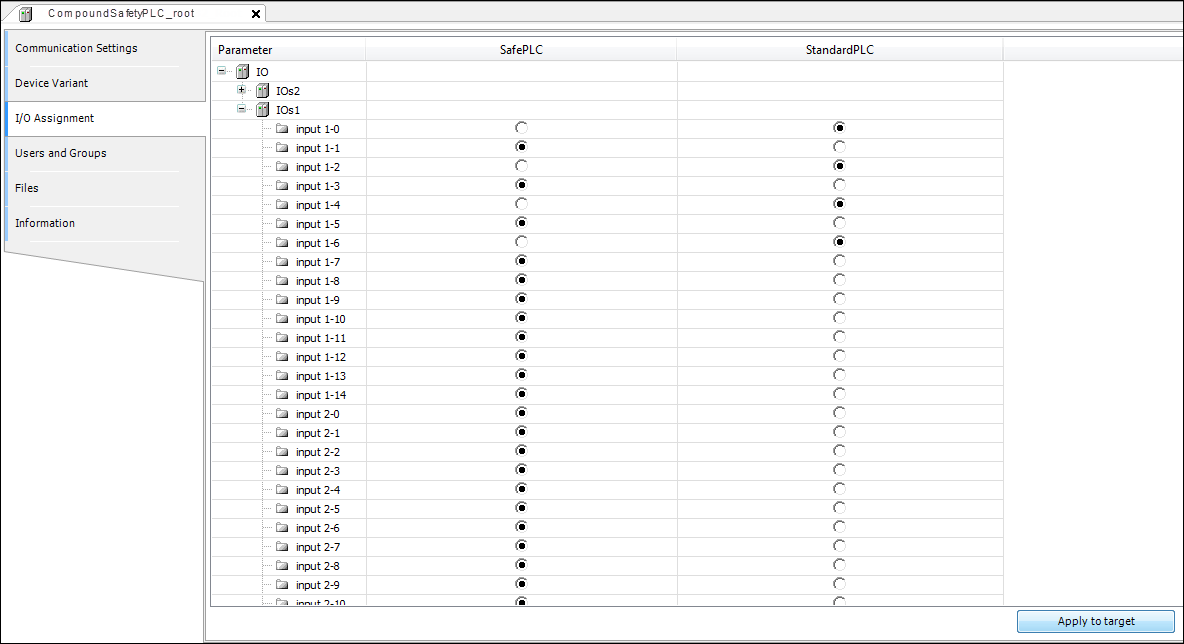

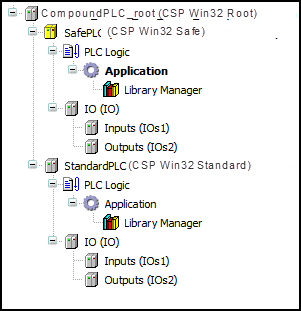

La gestione dinamica degli I/O avviene sul Assegnazione I/O scheda del PLC di sicurezza composta. In questa scheda, i canali di I/O sicuri possono essere distribuiti tra il controllore di sicurezza e il controllore standard, che si trovano sotto un PLC a sicurezza composta. Gli I/O di entrambi i controller sono definiti in un file di configurazione. Più I/O possono appartenere a un gruppo I/O (nella figura: IOs1, IOs2).

Tabella 2. Assegnazione I/O Tab

Parametro

Gruppi di I/O e relativi parametri definiti nel file di configurazione

I parametri possono essere i seguenti tipi di canale:

  • ingresso

  • produzione

  • nessuno

SafePLC

_cds_icon_radiobutton_activated.png: Il parametro viene utilizzato nel controllore di sicurezza subordinato.

StandardPLC

_cds_icon_radiobutton_activated.png: Il parametro viene utilizzato nel controllore standard subordinato.

Applica al target

L'assegnazione degli I/O viene scaricata nel controllore come file. Questa funzionalità deve essere definita nel file di configurazione.



Quando si modifica l'assegnazione di un parametro, questo viene applicato automaticamente alla configurazione del progetto ed è visibile sul file Mappatura I/O scheda. Se un ingresso/uscita non è selezionato in Assegnazione I/O per un controller, quindi è disabilitato sul Mappatura I/O scheda del controller.
