Editor FBD di sicurezza in modalità online

I valori correnti delle variabili vengono visualizzati nell'editor FBD di sicurezza in modalità online.

Per una connessione confermata, i valori possono essere preparati nell'editor per la scrittura e la forzatura. I valori preparati sono visualizzati tra parentesi angolari (esempio: <5>).

La preparazione di un valore per una variabile booleana avviene facendo doppio clic sul valore, per cui il valore passa da TRUE E FALSE.

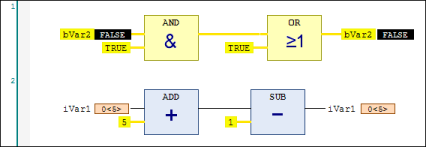

Figura 26. Preparazione del valore della variabile Var2

Per altri tipi di variabile il Preparare il valore la finestra di dialogo si apre cliccando sul valore. Una descrizione di questa finestra di dialogo si trova in Valori di forza

I valori preparati nell'editor FBD di sicurezza vengono visualizzati anche nel campo per il valore preparato nella parte della dichiarazione (Editor di dichiarazione delle variabili in modalità online) e se necessario nel finestra di monitoraggio.
