Elemento SFC: Macro

Simbolo:

Una macro contiene una parte del grafico SFC che non viene mostrata in dettaglio nella vista principale dell'editor.

L'utilizzo di macro non influisce sul flusso di elaborazione. Le macro vengono utilizzate per nascondere parti specifiche del grafico, ad esempio per aumentarne la chiarezza complessiva.

Per aprire l'editor macro, fare doppio clic sulla casella macro o fare clic su SFC → Visualizza macro. È possibile programmare qui proprio come nella vista principale dell'editor Editor SFC. Per chiudere l'editor macro, fare clic su SFC → Esci macro.

Per ulteriori informazioni, vedere: Programmazione in SFC

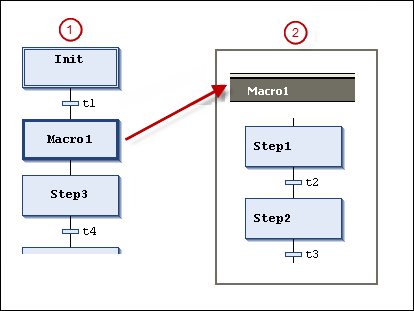

① Vista principale nell'editor Editor SFC

② Visualizzazione dell'editor macro per Macro1

A loro volta, le macro possono contenere altre macro. L'intestazione dell'editor macro mostra sempre il percorso della macro attualmente aperta nel grafico.

Esempio
