Integrazione IO-Link

Dispositivi IO-Link come PROFINET Moduli o dispositivi con IO-Link Master Function (IOLM) e IO-Link Device collegati (IOLD, ad esempio sensori) possono essere utilizzati in linea di principio senza misure aggiuntive.

PROFINET definisce a tal fine il profilo IO-Link, che descrive la mappatura degli oggetti e delle funzioni IO-Link su PROFINET sottomoduli:

  • I dati IO degli IO-Link Device vengono mappati sui dati IO di questi sottomoduli proxy.

  • Aciclico PROFINET i servizi vengono utilizzati per inviare comandi IO-Link e trasmettere parametri (vedere FB in ProfinetCommon/IO-Link).

  • Gli eventi e le diagnosi IO-Link vengono mappati PROFINET allarmi e dati di diagnosi.

Per eseguire la parametrizzazione spesso molto complicata dei dispositivi IO-Link è necessario utilizzare strumenti specifici del produttore (PDCT – Port and Device Configuration Tool). CODESYS fornisce anche un plug-in IO-Link con licenza separato. Questo plug-in contiene configuratori che utilizzano le descrizioni dei dispositivi IO-Link (IODD) per consentire una comoda parametrizzazione. Inoltre, i dati IO generici (che significa trasmessi come flusso di byte) dei dispositivi IO-Link vengono preparati con i dati descrittivi dall'IODD. Un altro vantaggio è il backup dei parametri del dispositivo IO-Link nel file CODESYS progetto.

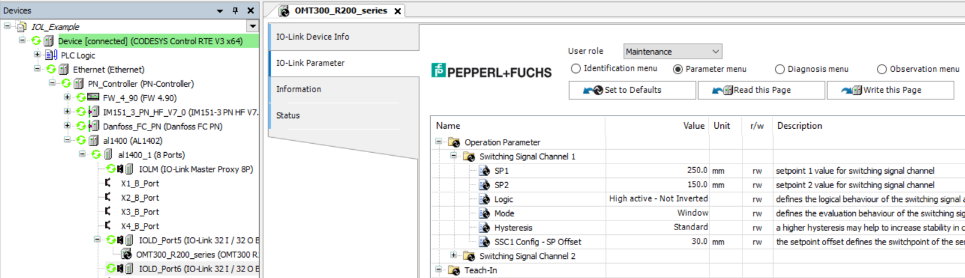

Per la configurazione tramite a CODESYS IO-Link, l'IODD deve essere importato e il dispositivo IO-Link risultante generato deve essere inserito sotto il sottomodulo proxy IOLD nell'albero dei dispositivi.


Quando un dispositivo IODD viene aggiunto sotto un sottomodulo proxy IOLD, an Integrazione IO-Link viene visualizzata la scheda per questo oggetto. Più impostazioni sono possibili lì.

Scarica la configurazione IODD-IO

standard icon: Il dispositivo IODD non viene utilizzato solo per la configurazione (parametro IO-Link), ma viene anche scaricato nel controllore.

Viene generata una mappatura I/O aggiuntiva che, invece del flusso di byte generico, fornisce una mappatura I/O che viene preparata con le informazioni dall'IODD.

Gli ingressi generici al PROFINET i sottomoduli sono ancora disponibili. Eventuali input esistenti al PROFINET i sottomoduli non vengono più valutati per ragioni di coerenza.

Adatta l'ID del provider e l'ID del dispositivo

standard icon: l'ID del provider e l'ID del dispositivo nel file PROFINET le impostazioni del sottomodulo vengono adattate automaticamente al dispositivo IODD subordinato.
